Produktintroduktion

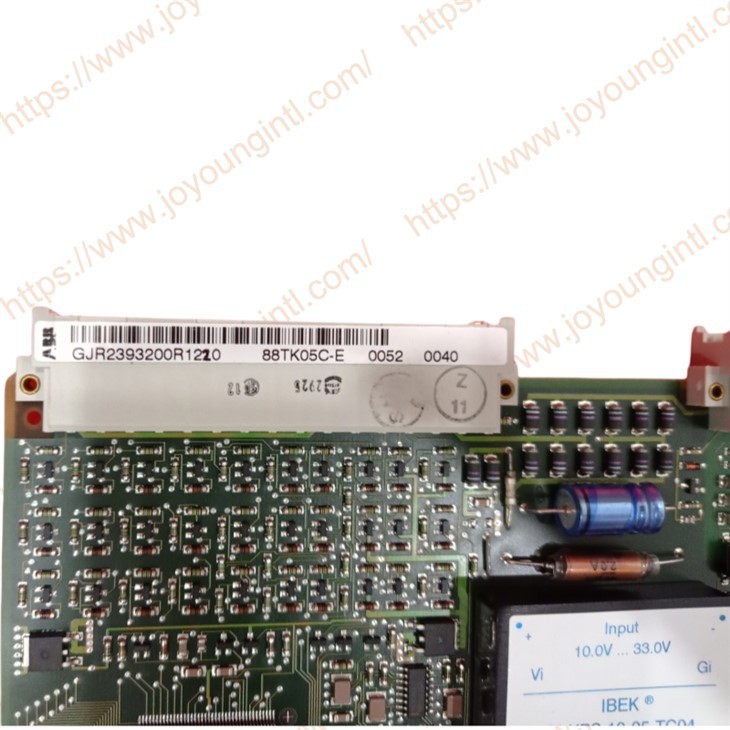

ABBGJR2393200R1220 88TK05er et buskoblingsmodul til pladsbussen. Det bruges i ABB PROCONTROL-serien eller lignende industrielle automationssystemer.
Den fungerer som businterface og datarelæ i styresystemet, hvilket sikrer pålidelig datatransmission og koordinering mellem kontrolstationen og fjernbusser. Modulet er typisk designet til industriel brug og understøtter RS-485 kommunikationsgrænseflader. Den er velegnet til standard industrimiljøer inden for styreskabe.
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
88TK05C-E |
| Varenummer | GJR2393200R1220 |
|
Beskrivelse |
Buskoblingsmodul |
|
Oprindelse |
Schweiz/Tyskland |
|
Dimension |
15*15*5 cm |
|
Vægt |
0,25 kg |
Hvad er buskoblingsmodulet
Buskoblingsmodulet (et modul, der bruges i det industrielle kontrolsystem til at forbinde og bygge bro mellem forskellige busstrukturer) er i stand til:
✔ Som intern dataudvekslingscontroller for kontrolstationen
✔ For at opnå sikker og fejlfri-kommunikation mellem stationsbussen og fjernbussen
✔ At styre informationsstrømmen mellem PROCONTROL-webstedet og kontrolnetværket
✔ Som kernebroen i systemkommunikationsprotokollen
Modul udskiftning
88TK05 GJR2393200R1220 - Udskiftning af moduler med dobbelt-kanals stationskobling
Bumpfri udskiftning af 88TK05-moduler med dobbelt-kanalstationskobling er mulig, selv mens modulet er online, uden at det forårsager nogen forstyrrelse i driften af den pågældende station.
Til dette formål skal grænsefladerne til dobbelt-kanals stationskobling afbrydes ved at trække i stikket på modulets front. Modulerne kan derefter udskiftes.
Det er ikke tilladt at trække en 88Tk05 ud, før-frontpanelstikket er blevet fjernet, og det er heller ikke tilladt at tilslutte front-panelstikket, før 88Tk05-modulet er installeret.
Manglende-overholdelse af disse instruktioner kan svigte hele stationen.
Produktfordele
1️⃣Plidelig datakommunikation: Gennem RS-485-grænsefladen og kredsløbsdesign i industriel kvalitet reducerer det datatransmissionsforsinkelse og risiko for kommunikationsfejl.
2️⃣Forbedre systemets overordnede stabilitet: At sikre stabil udveksling af data mellem kontrolstationen og fjernbussen er befordrende for at forbedre kontinuiteten og sikkerheden i driften af det automatiserede system.
3️⃣Nem vedligeholdelse: Standardiserede modulnumre og installationsgrænseflader, der muliggør hurtig reparation eller udskiftning.
4️⃣Forbedring af systemstabilitet: Sikrer stabil datatransmission mellem kontrolstationen og fjernbussen, hvilket forbedrer driftskontinuiteten.
5️⃣Tilpasning til det industrielle miljø: Designet tager højde for temperatur, vibrationer og interferens, hvilket gør det velegnet til lang-brug i industrielle miljøer.
Produktanvendelse
1️⃣Site busforbindelse: Forbinder kontrolstationens interne bus til eksterne steder eller moduler for at muliggøre dataudveksling.
2️⃣Kontrolsystemdatakoordinering: Understøtter datasynkronisering og kommunikationsstyring mellem-moduler på stedet og fjernmoduler.
3️⃣Proceskontrolapplikation: Udbredt i DCS, produktionslinjeautomatisering og industrielle kontrolplatforme.
4️⃣Systemudvidelse: Når du opgraderer systemet eller tilføjer moduler, sikrer dette standardinterfacemodul kompatibilitet og stabile signaler.
5️⃣Signalrelæ: Forbedrer pålideligheden af datatransmission mellem websteder, hvilket sikrer et jævnt overordnet samarbejde mellem automatiseringssystemet.
Alt, hvad kunderne har brug for at vide
Hvad er de tekniske krav til ledninger ved installation af 88TK05 GJR2393200R1220?
Det anbefales at bruge skærmede parsnoede-kabler til busforbindelser og sikre korrekt termineringsmodstand. Undgå samtidig parallelle ledninger med- højspændingskabler for at minimere elektromagnetisk interferens.
Hvordan kan vi i første omgang afgøre, om det er en 88TK05-fejl, når systemet ikke er i stand til at kommunikere?
En foreløbig undersøgelse kan udføres ved at kontrollere strømindikatorens status, bussignalspænding og interfaceforbindelsens tæthed. Hvis busspændingen er unormal, eller signalet går tabt, kan modulets funktionelle abnormiteter verificeres yderligere ved udskiftningsmetoden.
Understøtter 88TK05 GJR2393200R1220 hot swapping?
I de fleste traditionelle PROCONTROL-systemarkitekturer anbefales det ikke at tilslutte eller frakoble moduler, mens systemet er tændt. Før du udskifter et modul, skal systemets strømforsyning afbrydes for at forhindre kommunikationsproblemer eller kredsløbsskade.
Hvilken teknisk indvirkning har dette modul på systemets stabilitet?
Som en kommunikationskoblingsenhed vil signalintegriteten og grænsefladepålideligheden af 88TK05 direkte påvirke kvaliteten af datasynkroniseringen mellem steder. Et stabilt kommunikationslink hjælper med at reducere datarammetab og systemsvarforsinkelse.
