3ADT315100R1001 SDCS-POW-4 strømforsyningskort

SDCS-POW-4 er designet til modulstørrelser D5 til D7. Den er monteret på den elektroniske bakke. SDCS-POW-4 genererer alle nødvendige hjælpespændinger til hele drevet og de tilsluttede optioner. Strømforsyningen på SDCSPOW-4 er ikke universel. Strømforsyningen indstiller sig automatisk til en hjælpeforsyningsspænding på enten 230 VAC eller 115 VAC.

230 VAC eller 115 VAC hjælpeforsyningsspændingen er forbundet til stik X99. Indgangen har et hardwarefilter og en spændingsbegrænsning.

For at styre hovedafbryderen kræves et relæ. For at gemme et ekstra relæ i kabinettet, har DCS800 en normalt åben relækontakt integreret på SDCS-POW-4. Denne relæudgang styres af digital udgang 8 og tilsluttes stik X96. Funktionen eller signaldefinitionen af ​​digital udgang 8 udføres i firmwaren ved hjælp af parametre.

Stik X37 og X137 er forbundet parallelt og bruges til at forbinde SDCS-POW-4 til styrekortet SDCSCON-4 via fladt kabel.

Stik X14 bruges til tilslutning til hårde parallelkonvertere.

SDCS-POW-4 giver også forskellige forsyningsspændinger til tilsluttede indkodere.

Med jumpere X3 til 5 er det muligt at indstille forsyningsspændingen til enten 5 V, 12 V, 15 V eller 24 V.

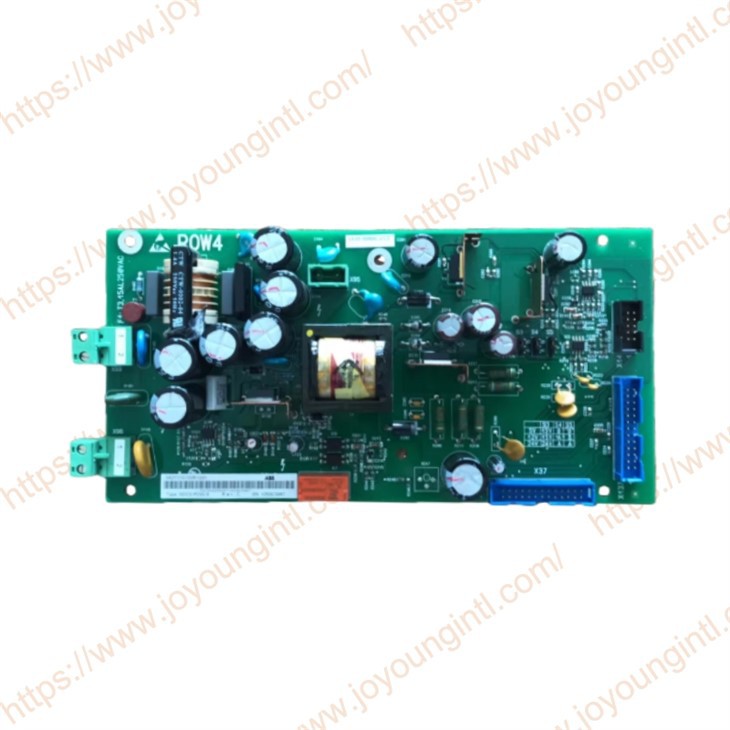

For at gøre de forskellige forsyningsspændinger tilgængelige for koderen tilsluttet til SDCS-CON-,4 skal jumper S4 indstilles til 10 - 11. Foto af SDCS-POW-4.

For at benytte vores bedste tilbud på 3ADT315100R1001 SDCS-POW-4, kontakt os, så vender vi tilbage til dig inden for 24 timer.
