Produktintroduktion

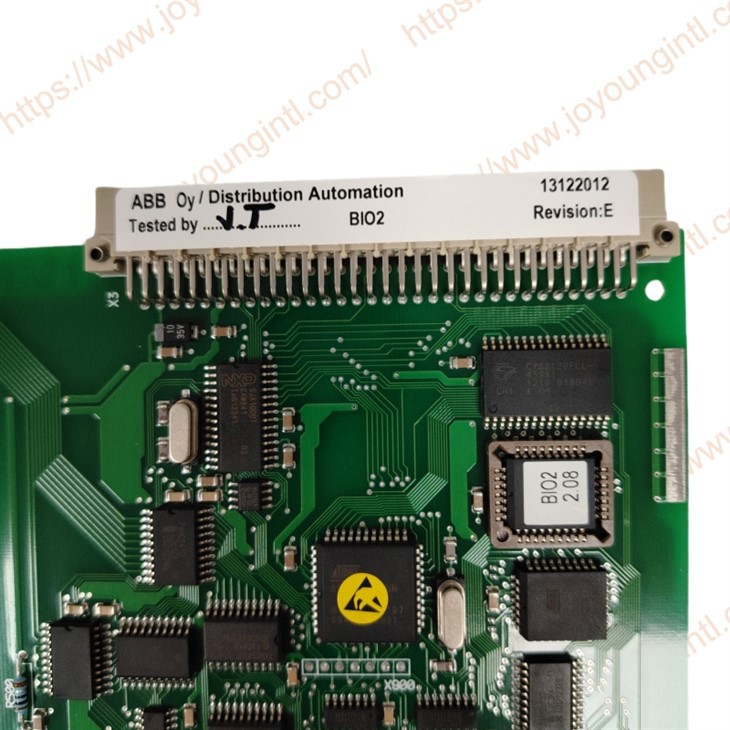

Bio 2 1 MRS050643 er et binært I/O -kort med mekaniske relæer . hovedsageligt brugt til Ref 541/543/545 Feeder Protection Terminal .
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
Bio2 |
| Delnummer | 1MRS050643E |
|
Beskrivelse |
Binær I/O -kort med mekaniske relæer |
|
Oprindelse |
Finland |
|
Dimension |
25*15*5 cm |
|
Vægt |
0,45 kg |
Produktoplysninger
Binær I/O -kort med mekaniske relæer (Bio 2 1 MRS050643):
| Antal input | 14 pr. Bord |
| Indgangsspænding | 48… 265 V DC (Tærskel 35 V DC) |
| Antal effektudgange | 5 pr. Bord |
| Driftsspænding | 265 V DC eller 250 V AC |
| Gør strøm | 20 a (peak) |
| Indlæs strøm | 12 A |
| Bryder strøm | 6 A |
| Brudkapacitet | 300 W for max . 100 ms (l/r <15 ms) |
| Antal signaludgange | 2 pr. Bord |
| Driftsspænding | 220 V DC eller 250 V AC |
| Max . strøm | 2 A |
| Antal vagthund -relæer | 1 pr. Bord |
| Driftsspænding | 220 V DC eller 250 V AC |
| Max . strøm | 2 A |
| Samlede input | 14 pr. Bord |
| Samlede output | 8 pr. Bord (7 frit konfigurerbart) |
| Antal effektudgange med spiralovervågning | 2 (spiral OK hvis rcoil <10 kΩ) |
Enkeltpolet effekt udgange bio 2 1 MRS050643 og Bio 2_7_ PO2 er output, hvor objektet, der skal kontrolleres, er tilsluttet i serie med to tunge udgangsrelæ-kontakter . Disse output kan bruges til trippingformål og kredsløb og kassering af udgangsrelæ {.}}
Ref542Plus kan udstyres med 2 forskellige elektromekaniske modultyper, BIO2 og Bio 3. Modulerne er funktionelt ækvivalente, med små variationer . Disse moduler er tilgængelige i forskellige versioner . flere detaljer kan findes i Ref542Plus tekniske Catalog {.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
Kompensationstiden tager højde for signalbehandlingen inde i enheden og kontakten for kontakten . Værdierne for de forskellige moduler er:
Statisk IO -modul 10ms
BIO3 -modul 15ms
BiO2 -modul 20ms .
