216GA62 har 8 hjælpestoffer K1 ... K8 med potentielt frie kontakter til udløbssignaler. Ud over at blive kontrolleret af 216db61 tillader diodematrixstrippelogikken på 216GA62 også tripping relæer K1 ... K8 styres direkte af de eksterne indgangssignaler fra 216GE61 -enheden.
De første 10 kanaler (K1 ... K10) af den 216GE61 Input Relay Assembly er kablet til diodematrixstrippelogikken for at lette direkte udløb. Direkte tripping er aktiveret ved at indsætte diodepinde i de ønskede kanaler. Se sættet med specifikke plantediagrammer til udførelse, alternativ ledning af trippingkontakter, tildeling af udløberkanaler og arrangement af diodepinde.
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
216GA62 |
| Delnummer | HESG112799R0001 |
|
Beskrivelse |
Reg216 Tripping Relay Unit |
|
Oprindelse |
Schweiz |
|
Dimension |
48*25*15 cm |
|
Vægt |
2,12 kg |
Produktoplysninger

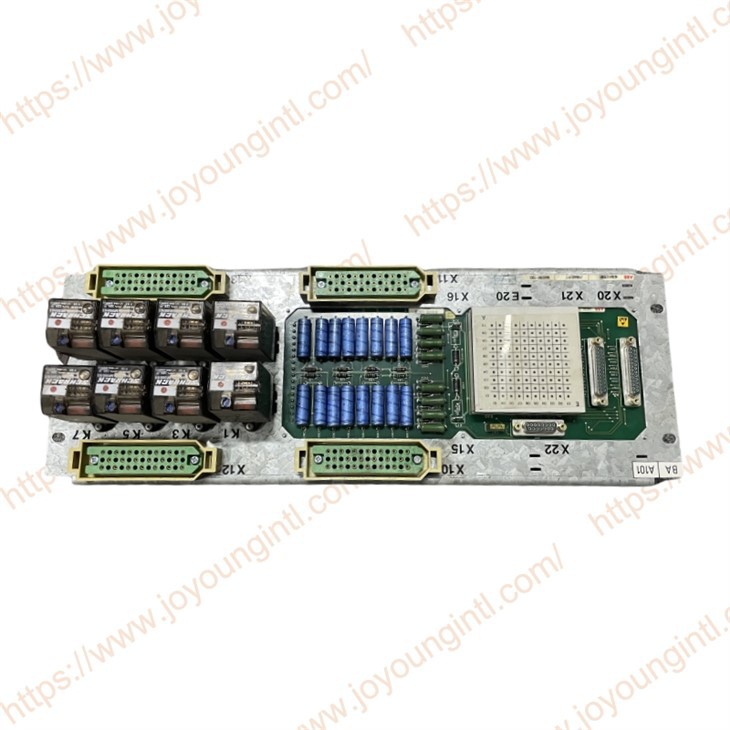

Hjælpestoffelaerne K1 ... K8 kontrolleres af 216db61 binær I/P og trippingenhed. viser det grundlæggende kontrolkredsløb for udløbsrelæerne.
K1 ... K8: Tripping Relæer; Bedømt spolespænding 12 V DC
1): Ledninger af udløbskontakter i henhold til tabel 12.3
2): overspændingskredsløb til accelererende K1 ... K8
MX: Diode Matrix Tripping Logic til direkte udløb (O/P's A09, A10 ikke brugt)
Forholdet mellem udløbsrelæerne og nummereringen af trippingkanalerne er:
1 .. 216GA62 Enhed, K1 ... K8 svarer til Cho01 ... CHO08
2 .. 216GA62 Enhed, K1 ... K8 svarer til CHO09 ... CHO16
3 .. 216GA62 Enhed, K1 ... K8 svarer til CHO17 ... CHO24
4 .. 216GA62 Enhed, K1 ... K8 svarer til CHO25 ... CHO32
Indstillinger:
Indsæt diodepinde for at opnå den ønskede tripping -logik.
Der er ingen andre indstillinger på 216GA62 -enheden.
Kontrollerer
Kontroller, at de korrekte hjælpestoffelæer med en nominel spolespænding på 12 V DC indsættes i positioner K1 ... K8.
