Produktintroduktion

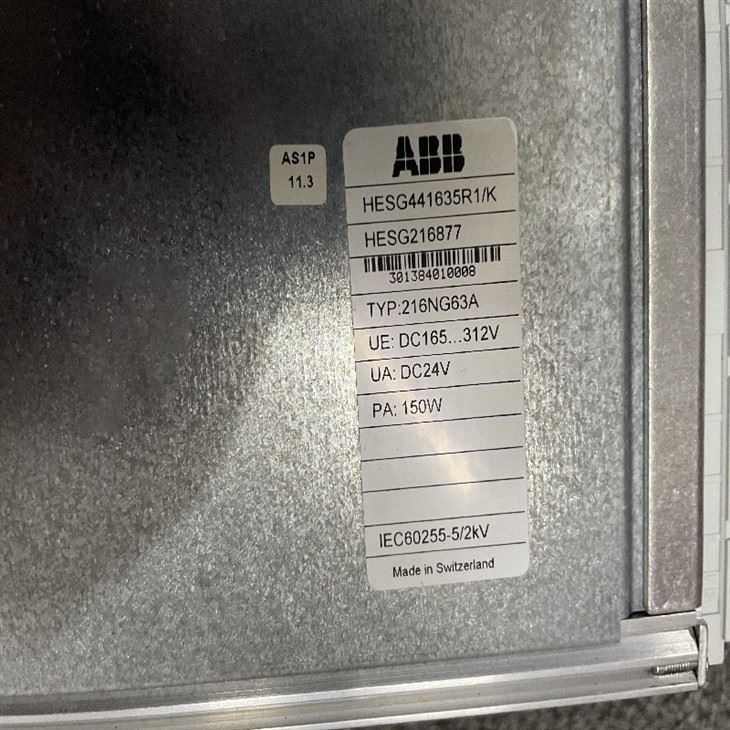

ABB 216NG63 er et hjælpestyringsmodul . For at levere de elektroniske enheder skal beskyttelsen være tilsluttet til et eksternt hjælpestof d . c . forsyningsenhed 216ng61, 216ng62 eller 216ng63 (dc/dc -omdannere) Trin, stationsbatteriets spænding ned til 24 V og giver elektrisk isolering mellem input og udgangsspænding . De 24 V -forsyningen distribueres til udvindingen, der er indsat i beskyttelsesudstyret via B4444, der distribueres til de ansatte, der er indsat i beskyttelsesudstyret via de beskyttelsesudstyr via B444, der fordel Parallel bus .
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
216ng63a |
| Delnummer | HESG441635R 1- K HESG216877 |
|
Beskrivelse |
DC Supply Unit |
|
Oprindelse |
Schweiz/ Tyskland |
|
Dimension |
45*30*25 cm |
|
Vægt |
5,45 kg |
Produktoplysninger
Hjælpedommer d . c . forsyningsenheder 216ng61, 216ng62 og 216ng63:
216ng 6. hjælpehjælp d . c . Forsyningsenheden transformerer stationens batterispænding Ub til 24 v d . c . og tilvejebringer elektrisk isolering mellem i/p og o/p . de tekniske data gives i dataene i dataene. Ark . Afhængig af stationens batterispænding UB, er en af følgende typer installeret:
216ng61: for Ub=48 / 60 V DC ± 25 %,
i . e . 36...75 V dc
216ng62: for Ub=110 / 125 V DC ± 25 %,
i . e . 82.5...156 V dc
216ng63: for Ub=220 / 250 V DC ± 25 %,
i . e . 165...312.5 V dc
Frontpladesignaler og kontroller:
LED "U i" (grøn): Lys, når I/P -spændingen (Station Battery Voltage Ub) er tilgængelig .
LED "U out" (grøn): Lys, når O/P-spændingen (24 V DC før plug-in jumpere A og B) er tilgængelig .
Begge lysdioder "u in" og "u out" skal tændes under normal drift, i . e ., når beskyttelsen er online og fungerer .
Switch "I/O": Main On/Off switch til hjælpestoffer d . c . forsyningsenhed .
I: ON
O: Fra
"24 V Fejl" signal
Fejlen i 24 V -udgangsspændingen signaleres på fronten af enheden, der vedrører LED "U out" .
Svigten i 24 V udgangsspænding signaliseres eksternt på tre måder:
a) Ved hjælp af signalrelæ K100 i 216ng 6. k100 er kontinuerligt energisk i normal drift, i . e ., når 216ng .} tændes og genindføres i begivenheden af en svigt i 24 V -udgangsvolumen .}
b) By the standby signal line (bus conductor) CK. CK is at logical "1" during normal operation (O/P CHO02 energised). O/P CHO02 resets in the event of a failure of the 24 V output voltage. Note: If two 216NG6. Auxiliary supply units are installed in et udstyrsstativ, og jumperne er indstillet til overflødig forsyning; Fejlen i 24 V -udgangsspændingen på kun en af enhederne signaleres ikke af CK -buslederen .
c) I tilfælde af en hjælpestoffs -svigt giver den første binære O/P -enhed energi SML "System Defect" signallinjen på B448 Parallel Bus . Dette signaliseres eksternt via kanal Cho 01.
Hjælpeforsyningen er slukket ved hjælp af en switch på hjælpedommen d . c . forsyningsenheder 216ng61, resp . 216 ng62 eller 216ng 63. Følgende skal bemærkes i denne henseende:
Hvert elektronisk udstyrsstativ er udstyret med sin hjælpestyringsenhed .
Enten en eller maksimalt to overflødige 216ng 6. hjælpestoffer d . c . forsyningsenheder kan installeres i et udstyrsstativ .
Hvor to overflødige hjælpestoffer d . c . forsyningsenheder er monteret; Begge enheder skal slukkes .
Ethvert arbejde, der udføres på beskyttelsen, såsom interne justeringer, indsættelse af loddede jumpere, ledninger, forbindelser osv. ., kan kun udføres af passende kvalificeret personale . Ud over disse instruktioner skal alle gældende lokale regler, der styrer arbejde og sikkerhed, bemærkes, når man installerer, ledning og tilvejebringelse af beskyttelsen {{{{}}}}}}} ændrer arbejdet og sikkerheden skal nøje observeres og til at underlægge det, og der er tillægget beskyttelse af beskyttelsen {{{}}}}}}}}}}}}}}}}}}}}}}} Modifice Elektroniske enheder eller softwareændringer udføres muligvis ikke af brugeren . Intet ansvar vil blive accepteret, og enhver garanti bliver ugyldig i tilfælde af forkert interferens eller manipulation med beskyttelsesudstyret . Defekte enheder skal returneres til ABB for reparation .}
