Beskrivelse
Tekniske parametre
Produktintroduktion

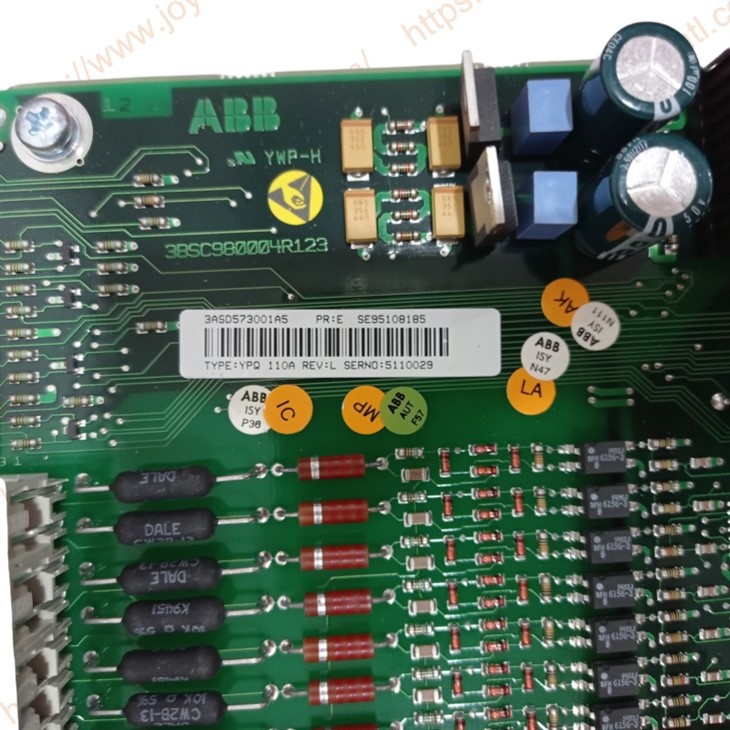

Bestyrelsen YPQ 110A 3ASD573001A5 er et generelt I/O-bord til at forbinde feltsignaler til APC. Det kan bruges som et udvidet eller fjerntliggende I/O-bord. Når det bruges som en udvidet I/O-board, glides det ind i CDC-kortstativet, og Connector X1 er tilsluttet Connector X8 i den parallelle bus.
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
YPQ 110A |
| Delnummer | 3ASD573001A5 |
|
Beskrivelse |
I/O-board |
|
Oprindelse |
Finland |
|
Dimension |
35*25*8 cm |
|
Vægt |
0. 75 kg |
Produktoplysninger
Den 24 VDC -strømforsyning til bestyrelsen leveres af det parallelle busfladskabel. Strømforbrug er 12 VA (0. 5 A ved 24 VDC).
Når bestyrelsen YPQ 110A bruges som en fjern I/O-board, er Connector X7 tilsluttet Rs -485 bussen. Denne konfiguration har brug for en ekstern 24 VDC -strømforsyning til Connector X2.
Selvom adressen til bestyrelsen kan indstilles til 0- f (hex) med switch s1, bruger systemsoftwaren kun adresser 1 - 4 (hex) til den udvidede I/O-board. På grund af dette kan kun fire udvidede I/O/obsoards forbindes til en APC.
Feltsignaler kan forbindes direkte til bestyrelsens terminaler.
| Eksterne forbindelser | Fungere |
| 8 digitale input | Opto isolerede input, kontrolspænding 11 0 VAC/24 VDC. Hardwareforsinkelse 2 ms. Digital filtertidskonstanter fra 0. 5 ms til 128 ms i 0,5 ms trin. Inputimpedans 3 kΩ for 24 VDC og 13 kΩ for 110 VAC. |
| 8 digitale output | 6 Relæudgange, normalt åbne kontakter. Maks. Spænding 230 Vac, max. Nuværende 2 a ved 230 vac, min. Skift tid 20 ms. To optoisolerede transistorudgange. Maks. Spænding 60 VDC, max. Nuværende 100 ma, min. Skiftningstid 100 µs. |
| 4 analoge input | Differentialindgange, opløsning 12 bit. Input varierer -10 til +10 V eller -20 til +20 ma (0 til +10 V, {{7 {13} {+1 V, og 0 {4 til 2 0 {{+1 V, og {0} / 4 til 2 {{0 {{{{{{{{{{{{{0 {{{{{{{{{{{{0 { skalering). Inputimpedans er 4 0 0 kΩ. Nøjagtighed ± 0,1 % ved ± 10 V og ± 0,4 % ved ± 1 V. Hardwarefiltertid konstant 5 ms. Digital filtertidskonstanter fra 5 ms til 32 s i 1 ms trin. |
| 2 analoge output | Udgangsspænding {{0}} til +10 V, udgangsstrøm -10 til +10 Ma. Opløsning 12 bit, nøjagtighed ± 0,1 %. |
| 3 Referencer | + 10 V spændingsreference, nøjagtighed +/- 1 mv. Maks. Indlæs aktuelle 10 Ma. - 10 V spændingsreference, nøjagtighed +/- 5 mv. Maks. Indlæs aktuelle 10 Ma. 5 Ma Aktuel reference, nøjagtighed +/- 0. 05 Ma. Maks. Belastningsmodstand 1 kΩ. |
