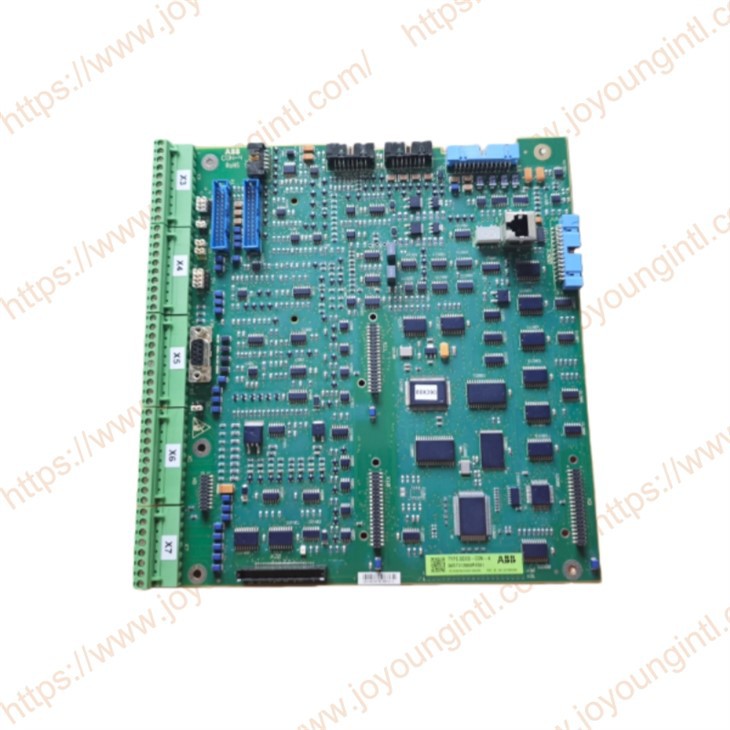

SDCS-CON-4 3ADT313900R1501-kort er udstyret med FlashPROM, som indeholder firmwaren plus de lagrede parametre. Parametre, der håndteres af DCS800-panelet eller DWL, PCtool eller af seriel kommunikationsparametertjenesten, gemmes straks i FlashPROM. Parametre, der håndteres af cyklisk seriel kommunikation (datasættabel gruppe 90 - 92), gemmes ikke i Flash PROM. De skal opbevares ved hjælp af ParApplSave (16.6) service. Fejlloggerindtastningerne gemmes i FlashPROM'en under strømafbrydelse (hjælpestrømforsyning FRA).
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |
SDCS-CON-4 |
| Varenummer | 3ADT313900R1501 |
|
Beskrivelse |
Kontrolnævn |
|
Oprindelse |
Finland |
|
Dimension |
25*23*3 cm |
|
Vægt |
0,85 kg |
Produktdetaljer
Kontrolkortet SDCS-CON-4 3ADT313900R1501 har en intern vagthund. Vagthunden styrer afviklingen af styrekortprogrammet. Hvis vagthunden snubler, har det følgende virkninger:
• Skrivning til FPROM er deaktiveret.
• Thyristor affyringskontrol er nulstillet og deaktiveret.
• Digitale udgange er tvunget lavt.
• Programmerbare analoge udgange nulstilles, 0V.
Display med syv-segmenter:
Et display med syv-segmenter er placeret på styrekortet SDCS-CON-4, og det viser drevets tilstand.
Terminalbeskrivelse:
X37: Stik bruges til forsyning af SDCS-CON-4 fra SDCS-POW-1, SDCS-POW-4 og SDCS-PIN-4 forsyningsspænding kan måles til jord. X37:3= 48V
X37:5=24V
X37:7=15V
X37:11=-15V
X37:13=5V-koder
X37:23=5V CPU
Forsyningsspændingsovervågning CPU'en overvåges af 4,75 V og tvinger CPU'en til at nulstille. Parallelt hermed overvåger CPU'en Powerfail-signalet fra strømforsyningen (SDCS-PIN-4 eller SDCS-POW-1).
Tilslutning af en pulsgiver til DCS800-konverteren:
Forbindelsesdiagrammet for en pulskoder til elektronikken i en DCS-konverter er ret ens, hvis SDCS-CON-4 eller SDCS-IOB-3 bruges. Den grundlæggende forskel mellem disse 2 print er det galvanisk isolerede kredsløb og pulsmodtagere via en Pto-kobler på SDCS-IOB-3 printet.
Strømforsyning til den inkrementale encoder: Den
SDCS-CON-4 og SDCS-IOB-3-kort har jumpere til at vælge en forsyningsspænding. V17 LED på SDCS-IOB-3 indikerer, at forsyningen er OK.
| Hardware konfiguration | |||
| Encoder forsyning |
SDCS-CON-4 leveres af PIN-4 |
SDCS-CON-4 leveret af POW-1/POW-4 |
SDCS-IOB-3 |
| 5 V | sans kontrolleret | sans kontrolleret | sans kontrolleret |
| 12 V | - | ingen mening | sans kontrolleret |
| 24 V | ingen mening | ingen mening | ingen mening |
