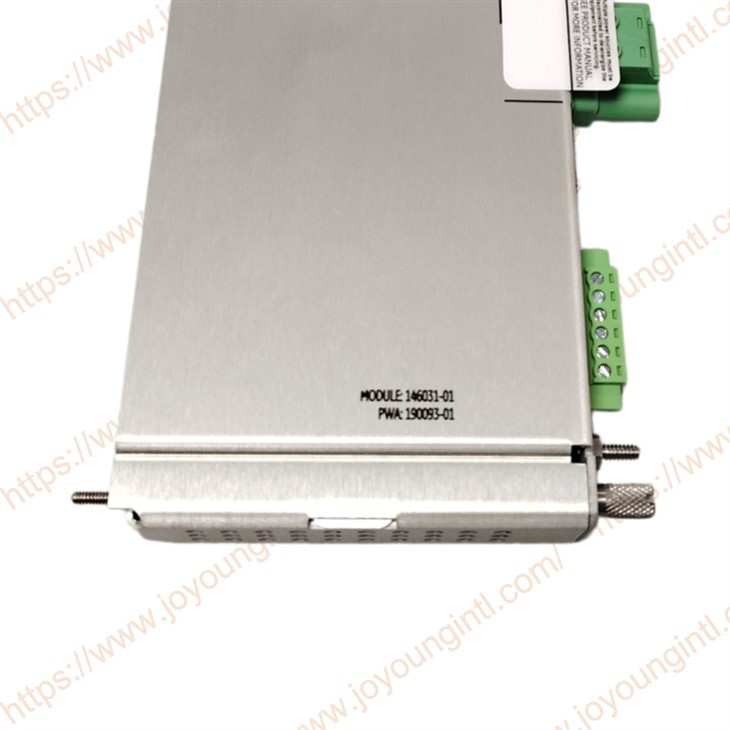

Dette modul (146031-01 PWA:190093-01) er et af hovedmodulerne (modulet), der udgør tilstandsovervågningssystemet i 3500-serien fra Bently Nevada. Det fulde navn for dette modul er Transient Data Interface (TDI) I/O-modulet (aka3500/22M systemarkitektur). Dette modul bruges primært til datakommunikation mellem overvågningssystemet og computersoftwaren, specifikt til at integrere data fra overvågningssystemet med computersoftwaren.
146031-01TDI-modulet er installeret i RIM-slottet (Rack Interface Module) på 3500-racket. Det er normalt placeret i nærheden af strømmodulet og optager et enkelt slot. I hvert 3500 rack-system skal der kun konfigureres ét TDI-modul for at fuldføre datakommunikationsopgaven for hele racket.
Dette modul fungerer sammen med følgende komponenter:
3500/XXM-seriens overvågningsmoduler (såsom 3500/40M vibrationsovervågningsmodul)
Strømmodul
Rack interface struktur
3500 software system
|
Fremstille |
BENTLY NEVADA |
|
Model |
3500/22M |
|
Varenummer |
146031-01 PWA:190093-01 |
|
Beskrivelse |
Transient Data Interface I/O-modul |
| Interface type | 10Base-T / 100Base-TX |
| Transmissionsmedium | Standard industrielt Ethernet (RJ45) |
| Netværksfunktion | Realtidsdatatransmission, fjernovervågning |
|
Oprindelse |
USA |
|
Dimension |
26*14*5 cm |
|
Vægt |
0,34 kg |
146031-01 Tilslutningsfunktion
Læs overvågningsmodulets data fra det indre af 3500-racket
Standardiser dataene
Send det til operativsystemet via Ethernet
Denne funktion muliggør fjernovervågning af status for-udstyr på stedet, og dataene kan bruges til trendanalyse og forudsigelig vedligeholdelse.
Tekniske egenskaber:
Understøtter 10/100Base-TX industrielt Ethernet
Understøtter kontinuerlig datastrømtransmission
Ethernet-grænseflade
Interface type 10Base-T / 100Base-TX
RJ45 fysisk interface
Denne grænseflade bruges hovedsageligt til:
Lokal enhedskonfiguration
Systemfejlretning
Hent parametre
Backplane Pin Interface
"Tilbage-indsættelsespin-grænsefladen" af146031-01er ikke en traditionel ekstern terminal eller synligt stik. I stedet refererer det til det elektriske tilslutningssystem med flere-ben, der opnås gennem bagsiden af3500/05 stativnår modulet er sat ind i det.
Når146031-01er indsat i 3500-racket, vil dens bageste stifter flugte med rack-bagpladen og danner flere sæt funktionelle kanaler til systemstyring og kontrolsignaler.
| Reservedele |
| 288055-01 | Standard Transient Data Interface Modul med USB-kabel | |
| 123M4610* | 10 fod A til B USB-kabel | |
| 146031-01 | 10Base-T/100Base-TX I/O-modul | |
| 146031-02 | 100Base-FX (fiberoptisk) I/O-modul | |
| 161580 | 3500/22M TDI Brugervejledning til betjening og vedligeholdelse | |
| 164466 | Datablad for netværkstilbehør | |
| 00580441 | Stikhoved, intern afslutning, 3-position, grøn | |
| 00580436 | Stikhoved, intern afslutning, 6-position, grøn | |
| 111M5777 | Stikhoved, intern afslutning, 2-position, grøn | |
| 166M2390 | Konnektorhoved, tryk-ind fjedertype (alternativ til PN 00580436) | |
| 166M4363 | Konnektorhoved, tryk-ind fjedertype (alternativ til PN 00580441) |
