Produktintroduktion

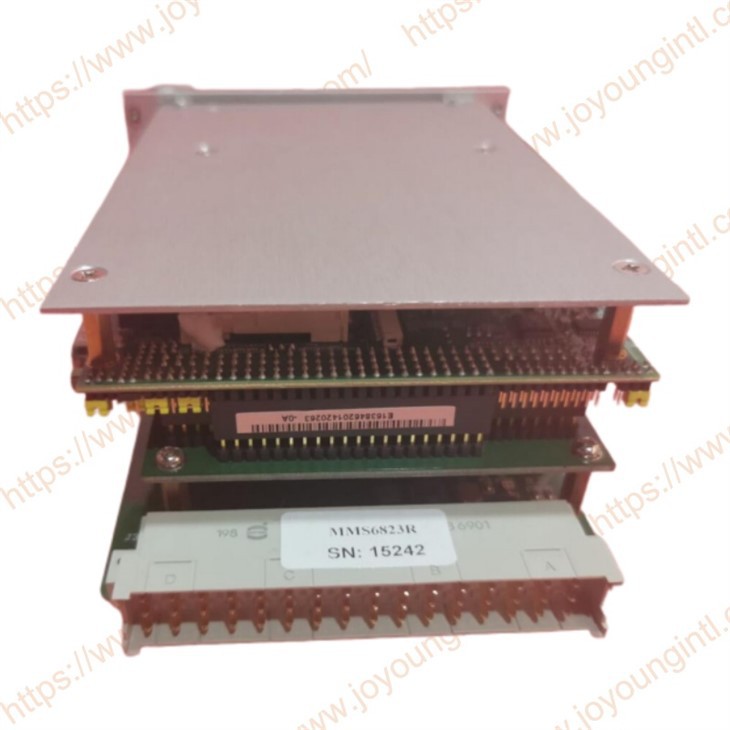

MMS6823R -modul er et understøttende produkt af MMS6000 Turbine Generator Vibration Monitoring and Protection System produceret af EPRO fra Tyskland. Systemet har funktionerne i realtidsdataindsamling, behandling og transmission. Det kommunikerer med TSI (MMS6000 Series) moduler via RS485 -data for at realisere dataindsamling og relaterede indstillinger; Datatransmission baseret på TCP/IP kan realisere funktionerne i fjernbetjening, fjernovervågning, fjernkonfiguration og fjernbugging.
Tekniske specifikationer
|
Fremstille |
EPRO |
|
Model |
MMS6823R |
|
Delnummer |
MMS6823R |
|
Beskrivelse |
Interfacemodul |
|
Moorigin |
Tyskland |
|
Dimension |
24*17*6 cm |
|
Vægt |
0. 23 kg |
Produktoplysninger
| Dataindgang: |
| 12 indbyggede serielle busser. MMS6000 -serien TSI -kort tildeles til 12 busser. |
| Dataudgang: |
| To TDM -grænseflader (TCP/IP), der kommunikerer med MMS6851 To modbus/rtu overflødige porte (Rs -485 bus), kommunikation med DCS/DEH To Modbus/TCP overflødige porte (TCP/IP, 502 porte), der kommunikerer med DCS/DEH |
| Redundansfunktion: |
| (1) Redundant strømforsyning (2) Modulredundans (3) Kommunikationsredundans: Dual Network Cards, dobbelt Modbus -grænseflader |
1. MMS6823R -dataindsamlingsfunktion
MMS6823R-modulet er forbundet til Rs485-bussen i MMS6000 Steam Turbine Monitoring and Protection System gennem 12 kommunikationsporte for at få realtidsdata fra hvert målemodul i MMS6000-systemet. Da dataene er direkte taget fra målemodulet uden mellembehandling, har de en uforlignelig nøjagtighed sammenlignet med andre prøveudtagningsmetoder. Systemet bruger en synkron fuldcyklusmetode til at indsamle data med et valgfrit antal prøveudtagningspunkter og et maksimalt antal prøveudtagningspunkter på 1024. Det kan indsamle vibrationsdata såsom start/stop (kortvarig), stabil tilstand, alarm og Relaterede procesparametre. Systemet opnår dynamiske signaler fra at bære vibrationer og skaftvibration og statiske signaler fra skaftforskydning, excentricitet og differentielle ekspansionsmålingsmoduler. Hastighedsmodulet opnår udstyrets hastighed og nøglefasesignaler.
2. MMS6823R Kommunikationsfunktion
Modbus -protokol: To overflødige serielle porte RS485 og to overflødige Ethernet -porte er Modbus -kommunikationsporte. Parametrene indstilles ved at ændre DAQ6823A.xml -filen. De karakteristiske værdidata, alarm- og modulstatusdata, der er modtaget fra MMS6000, kan fås adgang til af DCS, DEH og andre systemer, der er forbundet til MMS6823R -modulet.
TCP/IP -protokol: MMS6823R -modulet konverterer de modtagne karakteristiske værdidata, bølgeformdata, alarm- og modulstatusdata til standard TCP/IP -protokol, som kan udsendes til TDM -systemet - MMS6851 gennem Ethernet TCP/IP -interface.
FAQ
Spørgsmål: Sådan bruges modscan32 til at teste MMS6823R
A: Trin:
a) Sørg for, at netværkskablerne på de to computere er tilsluttet de to netværksporte på henholdsvis MMS6823R;
b) Kør modscan32 på de to computere og klik på "Forbindelsesindstillinger" - "Tilslut";
Spørgsmål: MMS6823R Data Register Definition Regler
A: Dataregisteradressen 0-255 (256 dataregistre) Interval gemmer de vigtigste karakteristiske værdier, såsom peak-to-peak-værdi, forskydningsværdi, ekspansionsforskellens værdi, hastighed osv. Dens arrangementsordre bestemmes af den Arrangementsordre af kanal 1 og kanal 2 defineret i DAQ6823A.xml -filen, og ubrugte kanaler er ikke arrangeret i registerintervallet.
Data Register -adresse 256-511 (256 Data Register) Interval gemmer kun de vigtigste karakteristiske værdier for kanal 3 og kanal 4 i 4- Channel TSI -kortet (6620 -modulet).
Dataregistreringsadressen {{0}} (256 Dataregistre) Interval gemmer alarmstatus, og dataene er 0 (normal), 1 (høj alarm), 2 (høj høj alarm), 3 (lav alarm ), 4 (lav lav alarm). Dens arrangementsordre bestemmes af arrangementets rækkefølge for kanal 1 og kanal 2 defineret i DAQ6823A.xml -filen, og ubrugte kanaler er ikke arrangeret i registerintervallet.
Data Register -adresse 768 - 1023 (256 Dataregistre) gemmer kun alarmstatusværdierne for Channel 3 og Channel 4 i 4- Channel TSI -kortet (6620 -modulet).
Data Register -adresse 1 0 24 - 1279 (256 Dataregistre) gemmer kanalstatus (CC), og dataene er 1 (kanal unormale) og 0 (kanal normal). Dens arrangementsordre bestemmes af arrangementets rækkefølge for kanal 1 og kanal 2 defineret i DAQ6823A.xml -filen. Ubrugte kanaler er ikke arrangeret i registerintervallet.
Data Register -adresse 1280 - 1535 (256 Dataregistre) gemmer kun kanalstatus (CC) -værdier for kanal 3 og kanal 4 i 4- Channel TSI -kortet (6620 -modulet).
