Produktintroduktion

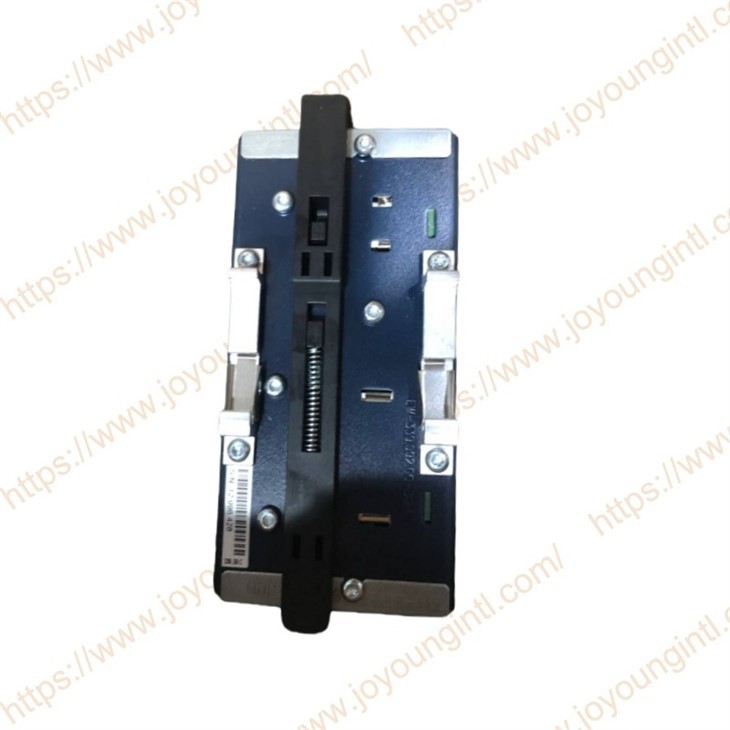

Emerson's 1x00781H01L DIN Rail Power Module bruger en stabil effektkonverter, der kan konvertere indgangseffekt til den krævede udgangseffekt, hvilket giver pålidelig strømstøtte til industrielle automatiseringskontrolsystemer. Varmens dissipationsdesign kan effektivt reducere den indre temperatur og udvide udstyrets levetid.
Tekniske specifikationer
|
Fremstille |
Emerson |
|
Model |
1X00781H01L |
|
Delnummer |
1X00781H01L |
|
Beskrivelse |
Ovation din-rail strømforsyning, 24VDC, 10A |
|
Oprindelse |
Kina |
|
Dimension |
24*17*6 cm |
|
Vægt |
0. 3 kg |
Produktoplysninger
Emerson har udviklet en DIN-skinne monteret strømforsyning, der indeholder fire modulære fanløse powering-systemer til at tilvejebringe pålidelig og stabil strøm til Ovation ™ -controlleren og I/O-moduler.
Ovation ™ strømforsyningssystem funktioner:
▪ Redundante strømkonfigurationer, hver med separate eksterne bredde AC- eller DC-feeds
▪ Separat hoved- og hjælpeforsyning i både de primære og sekundære konfigurationer
▪ Dual vidtrækkende inputfunktioner
▪ Diode -auktionsførte magtfoder
▪ Højeffektiv strømforsyning
▪ Modulære fanløse systemer
▪ Redundante effektfoder til hvert controllerchassis og til I/O -modulerne
▪ Kontinuerlig systemovervågning
Ovation Controller Powering System bruger overflødige konfigurationer, hver med separate, eksterne bredt AC- og/eller DC-indgangsfeeds. Dobbeltdiode -auktioneret 24 VDC -udgange bruges til at drive hvert controller -chassis og tilknyttede I/O -moduler samt sløjfer og kontakt befugtning til I/O -modulerne. Hvis det kræves, kan der også leveres en 48 VDC -hjælpestyrke til sløjfer og kontaktbeting.
To separate output -ordninger er tilgængelige:
▪ 24 VDC / 10 A / 240 W Main og 24 VDC / 10 A / 240 W Auxiliary Power
▪ 24 VDC / 20 A / 480 W Main og 24 VDC / 20 A / 480 W Auxiliary Power
Relaterede produkter
Powering Module -egenskaber
| 10 A, 24 VDC Powering Module Karakteristika (1x01046) | |
| AC- og DC -indgange | |
| Nominel AC -indgangsspænding | 100 - 240 vac |
| AC -indgangsspændingsområde | 85 til 264 vac |
| DC -indgangsspændingsområde | 90 til 375 VDC |
| Frekvens | 43 til 67 Hz |
| Nominel strøm | 3.2 – 1.0 A |
| Effektivitet | >90% typ. (24 W) |
| INRUSH CURRENT (MAX) | Typ. <30 a |
| Korrektion af strømfaktor | Aktiv effektfaktor korrektion til bedre end 0. 92 |
| Spændingsfasetype | Enkeltfase (vekselstrømsspænding) |
| DC -udgange | |
| Nominel spænding | 24 V (23,5 ~ 28,5 VDC justerbar) |
| Tolerance | < ±2% overall |
| Indledende spændingsindstilling | 24.5 V ± 1% |
| Output Ripple | < 50 mVpp (20 MHz, 50 Ω) |
| Overspændingsbeskyttelse | >30.5 Men <33 VDC, Auto Recovery |
