Produktintroduktion

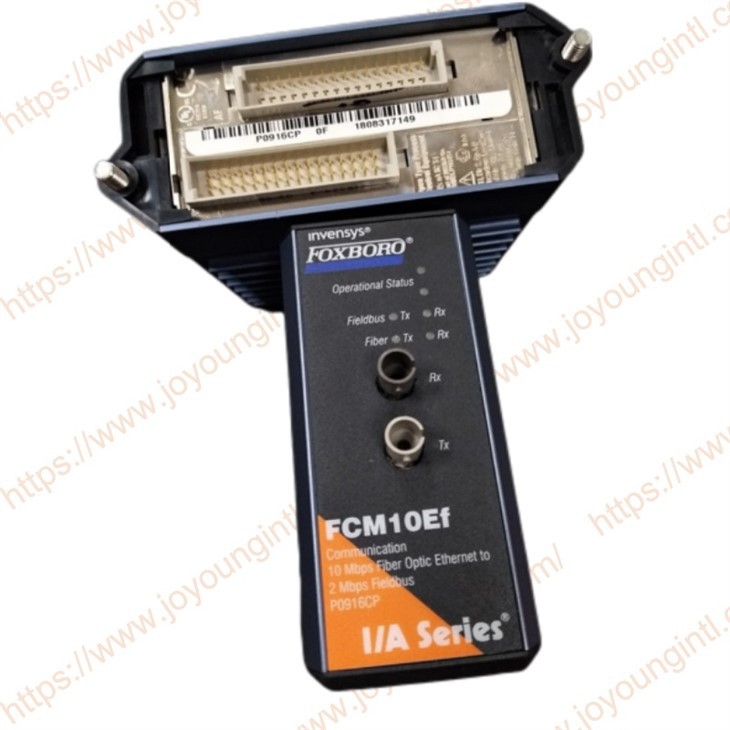

FCM10Ef P0916CPFieldbus Communications Module er en fiberoptisk kommunikationsgrænseflade, som gør det muligt for de DIN-skinne-monterede Fieldbus Modules (FBM'er) at kommunikere med I/A-seriens kontrolstation over længere afstande ved hjælp af fiberoptiske kabler. FCM10Ef-modulerne giver udvidet netværk, nem tilpasning og større overordnede kabelafstande i et fiberoptisk netværk. Denne konfiguration er ideel til steder, hvor grupper af FBM'er skal spredes fra hinanden over større afstande.
Tekniske specifikationer
|
Mærke |
FOXBORO |
|
Model |
FCM10EF |
|
Varenummer |
P0916CP |
|
Beskrivelse |
Fieldbus kommunikationsmodul |
| Dataoverførselshastighed | 10 Mbps (Ethernet) / 2 Mbps (Fieldbus) |
| Tilpasning til netværket | Fiberoptisk Ethernet, multimode optisk fiberkabel |
| Indikatorlys | Netværk/kommunikation/modulstatus LED-indikator |
|
Oprindelse |
USA |
|
Dimension |
15*15*6 cm |
|
Vægt |
0,34 kg |
Produktdetaljer
FCM10Ef(P0916CP)moduler bruges med multiport fiberoptiske konvertere (hubs), som forbindes til I/A-seriens kontrolstation via den høje-, eventuelt redundante 10 Mbps Ethernet trunk Fieldbus. Op til seks grupper af bundplade-monteretFCM10Efmoduler og FBM'er kan kobles til hver valgfrit redundant multiport fiberoptisk konverter (hub), for maksimalt 120 FBM'er pr. I/A Series kontrolstation (afhængigt af udvalgte scanningsperioder). For at understøtte redundans, et parFCM10Efmoduler skal bruges til hver FBM-gruppering. I ikke-redundante konfigurationer, kun en enkeltFCM10Efer påkrævet for hver gruppering.
MILJØSPECIFIKATIONER(a)
| Drift | |
| TEMPERATUR | -20 til +70 grader (-4 til +158 grader F) |
| RELATIV FUGT | 5 til 95 % (ikke-kondenserende) |
| HØJDE | -300 til +3.000 m (-1.000 til +10.000 ft) |
| Opbevaring | |
| TEMPERATUR | -40 til +70 grader (-40 til +158 grader F) |
| RELATIV FUGT | 5 til 95 % (ikke-kondenserende) |
| HØJDE | -300 til +12.000 m (-1.000 til +40.000 ft) |
| Forurening | |
| Klasse G3 (Harsh) som defineret i ISA Standard, S71.04. Forureningsgrad 2 som defineret i IEC 664-1. | |
(a) Miljøgrænserne for dette modul kan forstærkes af typen af kabinet, der indeholder modulet. [Se det relevante produktspecifikationsark (PSS), som beskriver den specifikke type kabinet, der skal bruges.]
FUNKTIONSSPECIFIKATIONER
| Strømkrav | |
| INDGANGSPÆNDINGSOMRÅDE (REDUNDANT) | 24 V jævnstrøm +5 %, -10 % |
| FORBRUG | 7 W (maksimalt) ved 24 V jævnstrøm |
| VARMEAFLEDNING | 7 W (maksimalt) ved 24 V jævnstrøm |
| Vibration | |
| 0,75 g (5 til 200 Hz) | |
| Kalibreringskrav | |
| Kalibrering af modulet er ikke påkrævet. | |
FCM10Ef MODUL DESIGN
FCM10Efmoduler konverterer 2 Mbps-signaler brugt af FBM til 10 Mbps fiberoptiske Ethernet-signaler brugt med fiberoptiske kabler og omvendt.
FCM10Ef-moduler har et kompakt design med et robust ekstruderet aluminiums yderside til fysisk beskyttelse af kredsløbene. Skab, der er specielt designet til montering af FBM'er og FCM'er, giver forskellige niveauer af miljøbeskyttelse for FCM10Ef-modulerne, op til barske miljøer i henhold til ISA Standard S71.04.
DeFCM10Efkan fjernes/udskiftes fra bundpladen uden at afbryde strømmen. Seks lys-emitterende dioder (LED'er), der er indbygget foran på FCM10Ef, angiver status for netværksaktivitet til/fra de tilknyttede FBM'er og FCM10Ef-modulets driftsstatus.
