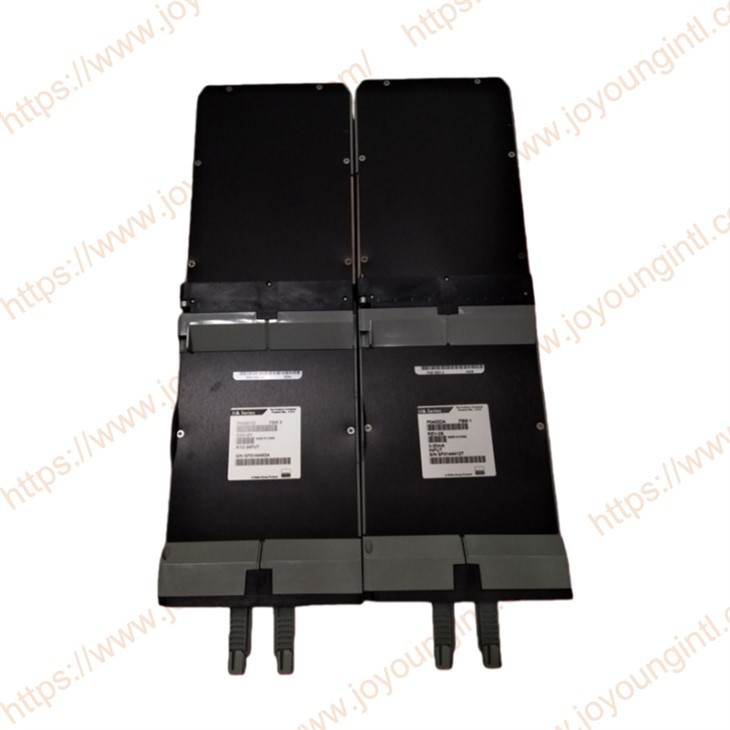

Produktintroduktion
P0400DA P0400YD kan bruges i forskellige industrielle automationsapplikationer, herunder overvågning af produktionsprocesser, kontrol af fabriksudstyr og dataindsamling. Den kan integreres med en programmerbar logisk controller (PLC) eller distribueret kontrolsystem (DCS) for at opnå kontrol over produktionsudstyr og processer. Dette inputmodul er velegnet til procesautomatisering, temperaturovervågning og er problemfrit integreret med Foxboro I/A Series DCS-systemet.
Tekniske specifikationer
|
Mærke |
FOXBORO |
|
Model |
FBM01 P0400DA |
|
Varenummer |
FBM03 P0400YD |
|
Beskrivelse |
Input modul |
|
Oprindelse |
Mexico |
|
Dimension |
40*15*6 cm |
|
Vægt |
0,85 kg |
Produktdetaljer
Foxboro P0400DA FBM01
Foxboro P0400DA analoge input interface-modulet bruges i Foxboro I/A Series DCS-systemet. Dens model er FBM01. I DCS-systemarkitekturen fungerer et I/O-modul som P0400DA både som en dataopsamlingsenhed og en bro mellem feltudstyret og kontrolkernen. Den er ansvarlig for at indsamle de analoge signaler, der udsendes af feltinstrumenterne.
Den kan kommunikere med Foxboro I/A-seriens kontrolsystem og kan oprette direkte forbindelse til det redundante Fieldbus-netværk for at opnå dobbelt--kanals datatransmission med hovedcontrolleren og derved forbedre systemets pålidelighed og fejltolerance.
| Parameterkategori | Detaljerede indikatorer | Forklaring |
| Antal indgangskanaler | Otte analoge indgangskanaler | Understøtter op til 8 kanaler til-ansøgning af analogt signal på stedet |
| Input type | 0-20 mA / 4-20 mA Strømsløjfe | Standard industriel sensor udgangssignal |
| Kanalisolering | Isolering af hver kanal | Opnå elektrisk isolation og reducer interferens |
| Opløsning | 12 - 15 konfigurerbare positioner | Kan forbedre målenøjagtigheden |
| Konverteringstid | Det kan konfigureres via software. | Svartiden kan optimeres efter behov. |
| Understøttende udstyr | På-stedet har to-ledningssensorer og -sendere | Såsom flowmålere, trykmålere, temperatursensorer mv. |
Foxboro P0400YD FBM03
Foxboro P0400YD er et RTD (Resistance Temperature Detector) input-interfacemodul til processtyringssystemer (RTD Input Interface Module), der tilhører FBM03-typen signalopsamlingsmodul i Foxboro I/A-seriens distribuerede kontrolsystem. Dette modul bruges til at indsamle modstandssignaler, der udsendes af flere RTD-temperaturfølere på stedet.
RTD Input Interface Module (P0400YD) indeholder otte Resistance Temperature Detector (RTD) inputkanaler. Hver kanal accepterer enten en 2- og 4-leder RTD eller en 3-leder RTD sensor input inden for et modstandsområde på 0 til 320 ohm. Inden for samme modul må 3-leder RTD'er ikke blandes med 2- eller 4-leder RTD'er. Modulet udfører den signalkonvertering, der kræves for at forbinde de elektriske inputsignaler fra RTD'en til den redundante Fieldbus. Modulet er en hovedtype og tilsluttes uafhængigt til den redundante Fieldbus.
Dette modul udfører applikationsprogrammet Analog Input. De konfigurerbare muligheder for dette program er Analog Input Resolution (på en per{1}}modulbasis Fieldbus Switching Enable og Fieldbus Switching Time.
0 til 20 mA Input Interface (P0400DA) indeholder otte 20 mA DC analoge inputkanaler. Hver kanal accepterer en 2-, analog sensorindgang, såsom en 4 til 20 mA-sender eller en selvforsynende 20 mA-kilde. Modulet udfører den signalkonvertering, der kræves for at forbinde de elektriske inputsignaler fra feltsensorerne til den redundante Fieldbus. Modulet er en hovedtype og tilsluttes uafhængigt til den redundante Fieldbus.
FAQ
Q: Installationssted og elektrisk tilslutning
A: Installeret i standard FBM-monteringsstativ inde i styreskabet eller på skabsrammen.
RTD-signalindgangene på-stedet er korrekt matchet med modulkanalerne. Kablerne skal være afskærmede og holdes væk fra stærke elektriske forstyrrelser.
De redundante Fieldbus-kommunikationskabler skal forbindes til de tilsvarende busporte for at sikre en normal kommunikationstilstand.
Q: Fejlretning og funktionstjek
A: Efter at systemet er startet første gang eller efter udskiftning af modulerne, skal følgende fejlretningstrin udføres:
Kontroller, at RTD-målepunkterne er korrekt tilsluttet, og at ledningerne er forsvarligt forbundet.
I DCS-softwaren skal du konfigurere typen (Pt100 eller Ni RTD), lineariseringskurven og tilslutningsmetoden (2-leder/3-leder/4-leder) for hver kanal.
Udfør loop-test for at observere, om modulets indsamlede værdier stemmer overens med den faktiske-temperatur på stedet.
Hvis der er en kanalanomali, kan du kontrollere kanalisolering, sensorstatusser og forbindelseslinjer.
Sp: Sådan vælger du det passende RTD-inputmodul
A: Når du vælger et modul som P0400YD, kan følgende aspekter overvejes:
Antal inputkanaler: Bestem, om der er behov for yderligere kanaler baseret på antallet af-målepunkter på stedet.
Understøttede RTD-typer og ledningsmetoder: Sørg for, at modulet understøtter-på-stedets RTD-specifikationer.
Kommunikationsgrænsefladetype: Redundant Fieldbus-kommunikation er det foretrukne valg til scenarier med høj-pålidelighed.
