Beskrivelse
Tekniske parametre
Produktintroduktion

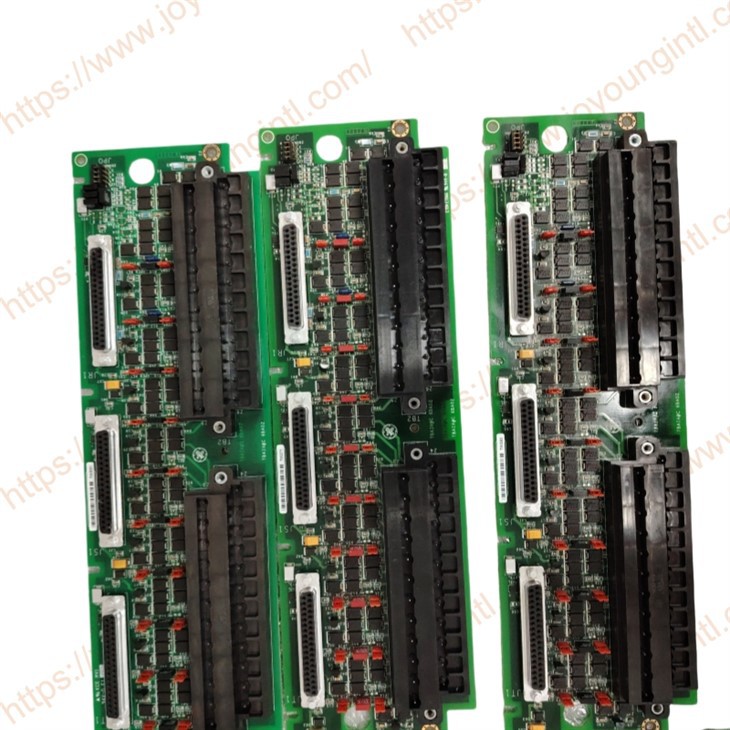

IS200TBAIH1C Analog input/output (TBAI) terminalbestyrelse understøtter 10 analoge input og 2 output. De 10 analoge input imødekommer to-ledere, tre-ledere, fire-ledere eller eksternt drevne sendere. De analoge output kan indstilles til 0-20 ma. Input og output har støjundertrykkelseskredsløb for at beskytte mod bølge og højfrekvente støj. TBAI har tre DC -37 pin -stik til TMR I/O -pakker. Simplex I/O -redundans understøttes også ved hjælp af en enkelt JR1 -forbindelse.
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS200TBAIH1C |
| Delnummer | IS200TBAIH1CDC & IS200TBAIH1CCC |
|
Beskrivelse |
Analog input/output (TBAI) terminalkort
|
|
Oprindelse |
USA |
|
Dimension |
33*12*8 cm |
|
Vægt |
0. 35 kg |
Produktoplysninger
Med TMR I/O -redundans er indgangssignalerne furned til de tre stik til R, S og Ti/O -pakkerne. TMR -udgange kombinerer strømmen af de tre tilsluttede outputdrivere og bestemmer den samlede strøm med en måle -shunt. TBAI præsenterer derefter det samlede aktuelle signal til I/O -pakkerne til regulering til det befalede setpoint.
IS200TBAIH1CDC & IS200TBAIH1CCC Installation:
Tilslut input- og udgangsledningerne direkte til to I/O -terminalblokke monteret på terminalpladen. Hver blok holdes nede med to skruer og har 24 terminaler, der accepterer op til #12 AWG -ledninger. Et skjoldterminalfastgørelsespunkt er placeret ved siden af hver terminalblok.
• Analog input, to-leders transmitter
• Analog input, tre-leders transmitter
• Analog input, firetråds sender
• Analog input, eksternt drevet sender
• Analog input, spænding ± 5 V, ± 10 V DC
• Analog input, strøm 4-20 ma
• Analog output, 0-20 ma
Følgende figur viser ledningsforbindelser, jumperpositioner og kabelforbindelser til TBAI.
TBAI leverer en 24 V DC strømkilde til alle transducere. Inputene kan konfigureres som aktuelle eller spændingsindgange ved hjælp af jumpere (JP#A og JP#B). Det ene af de to analoge output -kredsløb er 4-20 Ma, og den anden kan konfigureres som 4-20 ma.
Hver 24 V DC -effekt er vurderet til at levere 21 Ma kontinuerligt og er beskyttet mod drift i en kortslutning. Transmittere/transducere kan drives af 24 V DC -kilden i kontrolsystemet eller kan drives uafhængigt. Jumper JPO vælger typen af strømudgang. Diagnostics overvåger hver output, og et selvmordsrelæ i I/O -pakken afbryder det tilsvarende output, hvis en fejl ikke kan ryddes med en kommando fra processoren
I et TMR -system faner analoge indgange ud til de tre I/O -pakker. Den 24 V DC -strøm til transducerne kommer også fra alle tre I/O -pakker og er Diode delt på TBAI. Hver analog strømudgang fodres af strømme fra alle tre I/O -pakker. Den faktiske udgangsstrøm måles med en seriemodstand, der fører en spænding tilbage til hver I/O -pakke. Den resulterende output er den stemte mellemværdi (median) af de tre strømme. Følgende figur viser TBAI i et TMR -system.
