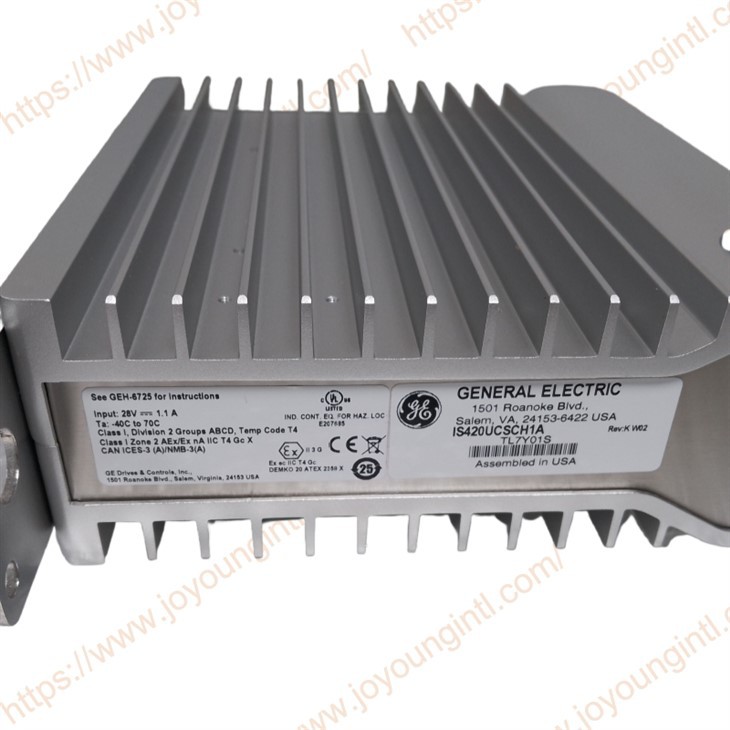

GE IS420UCSCH1A controllermodul

GE IS420UCSCH1A's kommunikationsgrænseflader kan oprette forbindelse til en række forskellige enheder:
Ethernet-port: Denne port understøtter 10/100 Mbps og kan oprette forbindelse til programmerbare logiske controllere (PLC'er), menneskelige-maskingrænseflader (HMI'er), overvågnings- og dataindsamlingssystemer (SCADA), andre controllermoduler og computere. Ethernet-porten muliggør høj-datatransmission og fjernovervågning mellem enheder. For eksempel kan den i en industriel automatiseret produktionslinje forbindes til en PLC for præcis kontrol og realtidsovervågning af produktionsprocessen.
RS485-port: Modulet er udstyret med to RS485-porte til tilslutning til sensorer, aktuatorer, invertere og andre enheder. RS-485-porten tilbyder lange transmissionsafstande og stærke anti-interferensegenskaber, hvilket gør den velegnet til distribuerede kontrolscenarier i industrielle omgivelser. For eksempel i et kraftværk kan flere sensorer forbindes til modulet via RS-4855-porten for at indsamle og transmittere real-time turbinedriftsparametre.
Seriel port (RS-232 osv.): Den serielle port muliggør forbindelse til enheder med serielle kommunikationsfunktioner, såsom ældre industrielle instrumenter og printere, for punkt-til-punkt-kommunikation mellem enheder. IONet-grænseflade: Kommunikerer med Mark VIe-seriens I/O-komponenter via IONet-grænsefladen (Onboard I/O Network), et specialiseret Ethernet-netværk, der kun understøtter Mark VIe-kontrol I/O-moduler og controllere.

Understøtter enheder med Profinet, Modbus TCP/IP og Ethernet/IP: Fordi modulet understøtter industrielle protokoller såsom Profinet, Modbus TCP/IP og Ethernet/IP, kan det oprette forbindelse til enheder, der understøtter disse protokoller, såsom Profinet-aktiverede smarte motorer og Modbus TCP/IP-aktiverede mærker og I/O-moduler, der er kompatible med enheder, fjernbetjeningsmodeller.

Systemarkitektur

I GE Mark VIe-styringsarkitekturen spiller IS420UCSCH1A rollen som kernecontrolleren, der integreres med-I/O-moduler på stedet, switches, HMI og SCADA for at danne et samlet kontrolsystem:

Modulet kommunikerer med følgende gennem de industrielle Ethernet- og IONet-kommunikationsmekanismer:
✔ Til høj-dataudveksling med felt-I/O-modulet
✔ Til dataovervågning og styring med HMI/SCADA/ingeniørterminalen
✔ Til statussynkronisering og kobling med den redundante styreenhed
IS420UCSCH1A er kernenoden i hele systemet til integration af logisk behandling og-data på stedet.
