Produktintroduktion

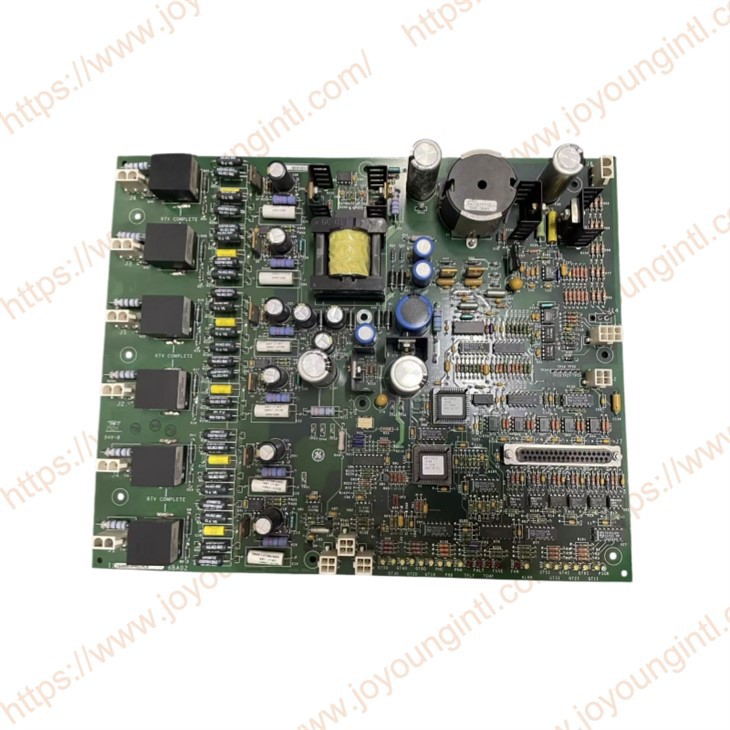

GE IS200EHPAG1ACBer et Gate Pulse Amplifier Board, der hovedsageligt bruges til excitationsstyring eller effektelektronisk power bridge-drev i høj-effektkontrolsystemer. Den tilhører GE's EX2100/Mark VI (eller lignende high-end excitation/kontrol) serie af komponenter. Dette modul bruges til at modtage de logiske gate-signaler (gate-kommandoer) output fra kontrolsystemet og forstærke dem til et niveau, der er i stand til at drive høj-halvlederenheder.
Ud over hovedpulsforstærknings- og drivfunktionerne integrerer dette modul typisk også følgende overvågningsfunktioner:
Strømstatus LED-display: Realtidsindikation af modulstrømforsyningsstatus-
Udgangsstatusdisplay: LED viser udgangspulsstatus og feedback fra strømbroen.
Fejlindikation: Inkluderer overspænding, overophedning, portfejl osv., fejlalarmer
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS200EHPAG1A |
| Varenummer | IS200EHPAG1ACB |
|
Beskrivelse |
Gate Pulse Amplifier Board |
|
Oprindelse |
USA |
|
Dimension |
35*20*5 cm |
|
Vægt |
0,35 kg |
Kernefunktioner
1. Design af Gate Pulse Signal Amplification og isolation Drive
IS200EHPAG1ACB Gate Pulse AmplifierBoard konverterer de lav-logiske impulser, der udsendes af kontrolenheden, til triggersignaler, der er i stand til at drive SC-porten.
Dens elektriske struktur omfatter typisk signalforstærknings- og isolationssektioner, som hjælper med at etablere en vis grad af elektrisk isolation mellem kontrolsiden og strømsiden, og derved reducerer virkningen af højspændingssideinterferens på kontrolsystemet.
2. Multi-kanal Gate Output StructureThe
IS200EHPAG1ACB Gate Pulse Amplifier Board bruges generelt i tre-fasede fuldt-kontrollerede brostrukturer og understøtter flere gate-triggerudgange.
Multi--kanallayoutet gør det muligt for IS200EHPAG1ACB Gate Pulse Amplifier Board at være kompatibelt med kontrolkravene for excitationsbroer eller ensretterbroer og opfylde applikationsscenarier med fase-synkron triggering.
3. Struktureret integration med excitationssystemet
I GE excitationssystemet (såsom platforme som EX2100) fungerer dette modul normalt sammen med kontroltavler, detektionstavler og andre enheder.
Dens interfacedesign overholder standarden for systematisk installation, hvilket letter modulopbygget layout og vedligeholdelse i styreskabet.
4. Industrielt-strukturelt design
IS200EHPAG1ACB Gate Pulse Amplifier Board-strukturen tager højde for driftsforholdene for kraftværker og tung industri. Det har en vis tilpasningsevne med hensyn til temperatur, vibrationer og elektromagnetisk interferens.
Denne strukturelle karakteristik gør det muligt for IS200EHPAG1ACB Gate Pulse Amplifier Board at opretholde en relativt stabil arbejdstilstand i kontinuerlige driftsmiljøer.
5. Statusovervågning og feedbackgrænseflade
I nogle systemkonfigurationer kan dette modul kombineres for at opnå broarmsstatusdetektion eller udløse feedbackfunktioner.
Dette hjælper kontrolsystemet med at identificere unormale udløsere eller driftsafvigelser og muliggør derved tilsvarende beskyttelse eller justeringer.
Hvad er en Gate Pulse Amplifier?
Gate Pulse Amplifier Board er et modul, der er specielt designet til effekthalvleder-gate-drevstyring. Dens hovedfunktion er at konvertere styrelogiske signaler (typisk fra excitationsvælgeren eller den logiske drivenhed) til drivpulsniveauer, der direkte kan styre enheder såsom SCR'er eller IGBT'er i strømbroen.
GE IS200EHPAG1ACB er en af kernekontrolkomponenterne i EX2100-seriens excitationskontrolsystem. I styresystemet er det ansvarligt for at drive SCR'ens gate (Silicon Controlled Rectifier), ved at læse gatepulskommandoerne udstedt af det logiske styremodul (såsom ESEL), og forstærke dem, før de udsendes til strømbroen, og sikre at SCR'en leder og slukker som forventet.
Ofte stillede spørgsmål
Q1: Hvad er hovedfunktionen af IS200EHPAG1ACB Gate Pulse Amplifier Board?
+
-
A: Dette modul bruges til at forstærke gate-impulssignalet, der udsendes af kontrolsystemet og sende det videre til effekthalvlederenheder, såsom SCR'er, og derved opnå den udløsende kontrol af excitationsbroer eller ensretterbroer.
Q2: I hvilke systemer bruges IS200EHPAG1ACB typisk?
+
-
A: Dette kort er almindeligt anvendt i GE excitationskontrolsystemer (såsom EX2100-platformen) eller lignende strømstyringssystemer og anvendes i vid udstrækning i strømstyringsscenarier for kraftværker og tung industri.
Spørgsmål 3: Styrer dette gate-forstærkerkort direkte udgangseffekten?
+
-
A: Den afgiver ikke strøm direkte af sig selv. I stedet fungerer det som et køreinterfacemodul, der er ansvarligt for at konvertere kontrolsignaler på lavt-niveau til triggersignaler, der kan drive strømenheder.
Q4: Har IS200EHPAG1ACB en isolationsfunktion?
+
-
A: I et typisk design anvender dette modul en bestemt elektrisk isolationsmetode mellem kontrolsiden og strømsiden, hvilket hjælper med at reducere virkningen af højspændingsinterferens på kontrolsystemet.
Q5: Hvad skal man være opmærksom på, når man udskifter IS200EHPAG1ACB?
+
-
A: Før udskiftning er det nødvendigt at sikre, at modelsuffikserne er konsistente (såsom AC B-version), og også at verificere kompatibiliteten af systemplatformen. Det anbefales også at gå ind, når strømmen er slukket, og kontrollere, om stik og installationspositioner er kompatible.
