Beskrivelse
Tekniske parametre
Produktintroduktion

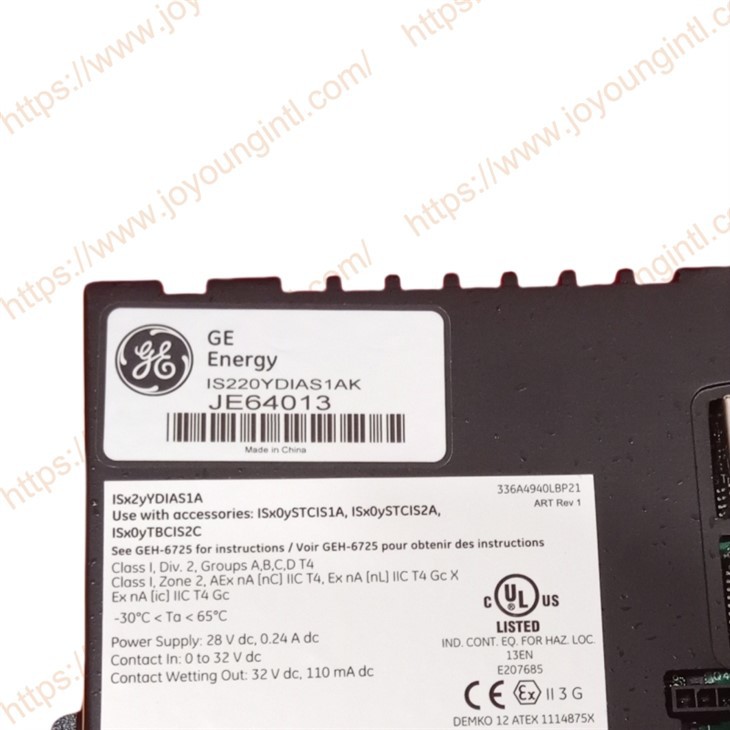

Den diskrete input (IS220ydias1a) -pakke giver den elektriske grænseflade mellem en eller to ioneter og et terminalkort . I/O-pakken accepterer op til 24 kontaktindgange og terminal bordspecifikke feedback-signaler og understøtter tre forskellige spændingsniveauer .}
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS220ydias1a |
| Delnummer | IS220ydias1a |
|
Beskrivelse |
Mark ydia diskrete input
|
|
Oprindelse |
USA |
|
Dimension |
18*18*7 cm |
|
Vægt |
0,32 kg |
Produktoplysninger
IS220ydias1a er kompatibel med syv terminalbestyrelser .
SIL kapacitet:
• Sil 2 i HFT=0 Arkitekturer (1 ud af 1, 2 ud af 2) .
• Sil 3 i HFT=1 Arkitekturer (1 ud af 2, 2 ud af 3) .
1. TBCI Kontaktindgang med gruppeisolering
The Contact Input with Group Isolation (TBCI) terminal board accepts 24 dry contact inputs wired to two barrier-type terminal blocks. DC power is provided for contact excitation. TBCI accepts one, two, or three YDIA packs. Three versions of TBCI are available.
|
TBCI -inputkapacitet |
||
|
Terminal Board
|
Kontakt indgange
|
Excitationsspænding
|
|
Tbcis1c
|
24
|
Nominelle 125 V DC, flydende, lige fra 100 til 145 V DC
|
|
Tbcis2c
|
24
|
Nominel 24 V DC, flydende, lige fra 16 til 32 V DC
|
|
Tbcis2c
|
24
|
Nominelle 48 V DC, flydende, lige fra 32 til 64 V DC
|
2. STCI Simplex Kontaktindgang
Simplex Contact Input (STCI) terminalbestyrelsen accepterer 24 kontaktindgange, der er kablet til en Euro-Block-terminalblok . STCI er designet til din-rail eller flad montering og accepterer en enkelt ydia . fire versioner af STCI er tilgængelige .
|
STCI -inputkapacitet
|
|||
|
Terminal Board
|
Kontakt indgange
|
TB -type
|
Excitationsspænding
|
|
STCIS1A
|
24
|
Fast
|
Nominel 24 V DC, flydende, lige fra 16 til 32 V DC
|
|
STCIS2A
|
24
|
Pluggable
|
Nominel 24 V DC, flydende, lige fra 16 til 32 V DC
|
|
STCIS4A
|
24
|
Pluggable
|
Nominelle 48 V DC, flydende, lige fra 32 til 64 V DC
|
|
STCIS6A
|
24 |
Pluggable
|
Nominelle 125 V DC, flydende, lige fra 100 til 145 V DC
|
Følgende I/O -pakke- og terminalkortkombinationer er godkendt til brug på farlige steder:
• Mark Vie Discrete I/O Pack IS220pdiah1a med terminalplader (tilbehør) IS200STCIH1A, IS200STCIH2A, IS200STCIH8A, IS200TBCIH2C eller IS200TBCIH4C
• Mark Vie Diskret I/O -pakke IS220pdiah1b med terminalbestyrelser (tilbehør) IS200STCIH1A, IS200STCIH2A, IS200STCIH8A, IS200TBCIH2C, IS400TBCIH2C, IS200TBCIH4C, IS400STCIH1A, IS400STCIH2A eller IS400STC
• Overtrukket Mark Vie Diskret I/O -pakke IS221PDIAH1B med overtrukne terminalplader (tilbehør) IS201STCIH1A, IS201STCIH2A, IS201STCIH8A, IS201TBCIH2C eller IS201TBCIH4C
• Mark VIES SIKKERHED Diskret I/O -pakke IS220ydias1a med terminalplader (tilbehør) IS200STCIS1A, IS200STCIS2A, IS400STCIS1A, IS400STCIS2A, IS200TBCIS2C eller IS400TBCIS2C
• Mark VIES SIKKERHED Diskret I/O -pakke isx2yydias1b (hvor x=2 eller 4 og y=0 eller 1) med terminalbestyrelser (tilbehør) isx 0 å ISX0YTBCIS2C eller IS40YTBCIS3C
