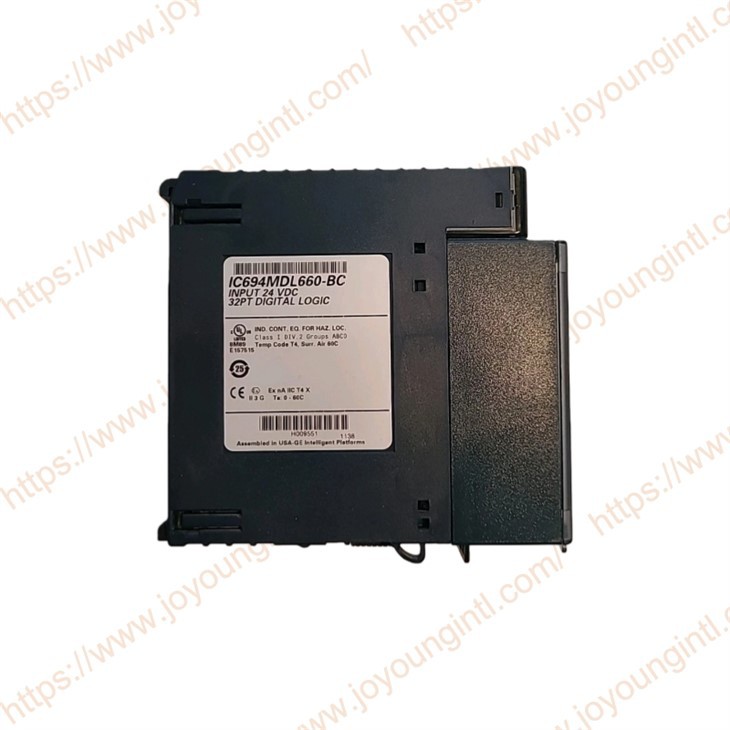

GE IC694MDL660er et digitalt indgangsmodul, der bruges i automatiserede industrielle systemer. Dette modul er typisk udviklet i GE Fanuc PACSystems RX3i / Series 90-30 PLC-controllersystem. Dette modul bruges til at tage kontakt-signaler fra feltenheder (knapper i simple størrelser, endestopkontakter, nærhedssensorer osv.) og konvertere disse signaler til numeriske signaler, som PLC'en er i stand til at forstå, hvilket tillader overvågning af udstyrsstatus og logisk kontrol.
Teknisk information
|
Fremstille |
GE |
|
Model |
IC694MDL660 |
| Varenummer |
IC694MDL660-EC |
|
Beskrivelse |
Digitalt indgangsmodul |
|
Oprindelse |
USA |
|
Dimension |
30*15*5 cm |
|
Vægt |
0,55 kg |
Oversigt over produktfunktioner
24V DC standardniveauet er inputspecifikationen forIC694MDL660 digitalt indgangsmodul, som er kompatibel med de fleste sensorer, kontakter, knapper, nærhedskontakter og andre signalkilder på industrianlæg. Det vedtager et positivt logisk design, hvor højt-niveau er effektivt, og det er i overensstemmelse med de almindelige PLC-inputvaner, hvilket reducerer tilpasningsomkostningerne til -fejlretning på stedet.
Det digitale inputmodul IC694MDL660 har fremragende fejlisoleringsevne. De 32 signaler er opdelt i 4 grupper, hvor hver gruppe består af 8 signaler, der er uafhængigt isolerede. Når en bestemt gruppe af signaler forstyrres eller kortsluttes-, vil det ikke påvirke den normale drift af andre grupper, og fejlområdet er begrænset til et lokalt område.
DeIC694MDL660 digitalt indgangsmoduler udstyret med en intuitiv statusindikeringsfunktion. Hver indgang svarer til et uafhængigt LED-indikatorlys, der gør det klart, om signalet er til stede eller ej. Under -fejlfinding på webstedet er der ingen grund til at bruge diagnostiske værktøjer; blot at scanne modulpanelet kan bestemme sensorens handlingsstatus.
Som en komponent i PACSystems RX3i-platformen erIC694MDL660 digitalt indgangsmodulunderstøtter hot-swapping-funktionalitet. Under vedligeholdelse kan modulet udskiftes direkte, mens det er tændt, og systemet genkender det automatisk, så vedligeholdelsen kan fuldføres uden at stoppe systemet, hvilket sikrer systemets kontinuerlige drift.
Hvorfor vælge GE Digital Input Module
32-punkts input er opdelt i 4 uafhængige isolationskanaler, der hver består af 8 punkter. Enkelt-punkt eller enkelt-kanalsfejl er begrænset til et lokalt område og påvirker ikke den normale drift af andre kanaler, hvilket forbedrer systemets fejltolerante evne i komplekse industrielle miljøer.
Hver indgang er udstyret med en uafhængig LED-statusindikator, som gør det muligt at inspicere signalstatus visuelt. Uden behov for programmeringsudstyr eller diagnosticeringsværktøjer kan-ingeniører på stedet hurtigt bestemme sensorhandlingsstatus og linjeintegritet, hvilket reducerer tiden til fejlfinding.
To specifikationer leveres: fjederholderterminaler og skrueterminaler. Fjederterminaler understøtter hurtig forbindelse uden værktøj og er velegnede til batch-installation og vibrationsmiljøer; skrueterminaler har en sikker presse-tilslutning og er velegnede til høj-pålidelighedsapplikationer.
Kompatibel med RX3i-rackets hot-udskiftelige funktion, moduler kan udskiftes, mens controlleren er tændt. Under vedligeholdelse er der ingen grund til at afbryde controllerens drift, hvilket minimerer påvirkningen af produktionsprocessen.
Dybt integreret med RX3i-controlleren genkender og konfigurerer Proficy Machine Edition-programmeringsmiljøet automatisk.
Som et indbygget modul på RX3i-platformen er det kompatibelt med 90-30-seriens I/O og kan eksistere side om side. Eksisterende systemer kan gradvist opgraderes uden behov for at udskifte al hardware på én gang, hvilket maksimerer investeringsfordele.
Sådan kontrolleres modulets kommunikationsstatus gennem panelet på GE IC694MDL660
---- Panelindikatorer
Modulpanelet har to typer indikatorer, der hurtigt kan bestemme den grundlæggende status:
1,32 grønne indgangspunkt LED'er (1-32)
Til: Tilsvarende indgangspunkt har et 24V DC-signal (ON)
Fra: Tilsvarende indgangspunkt har intet signal (OFF)
Flash: Angiver normalt inputfiltrering eller modulselv-kontrol
2.Rød/grøn TB (Terminal Block) Status LED
Grøn: Klemrækken er korrekt installeret og låst
Rød: Klemmeklemme er ikke installeret eller ikke låst (en almindelig årsag til kommunikationsabnormiteter)
---- Programmeringssoftware
Brug Proficy Machine Edition (PME) til at oprette forbindelse til CPU'en og se detaljeret kommunikation og status for modulet:
1. Åbn PME og tilslut til RX3i-målprocessoren
2. Indtast hardwarekonfiguration (hardwarekonfiguration)
Find IC694MDL660-modulet, og kontroller kolonnen Status
Status er OK: Normal kommunikation; Fejl/Reagerer ikke: Kommunikationsfejl
3. Se modulstatusordet (modulstatusord)
Adresse: **% I input områdestatusord** svarende til modulet (normalt modulets oprindelige adresse + 1)
Nøglebitbetydninger:
Bit 10: I/O-data klar (1=Data klar, normal kommunikation; 0=Ikke klar)
Bit 11: Klemmeblok til stede (0=Klemmeblok er normalt; 1=Mangler/ulåst)
----Fejlfindingstrin for kommunikationsfejl
Kontroller TB LED: Rød → Geninstaller og fastgør klemrækken
Kontroller CPU- og rack-BUS-lys: Slukket → Kontroller bagpladen, strømforsyningen og rackforbindelsen
Se modulstatus i softwaren: Reagerer ikke → Kontroller modulinstallation, slot og adressekonfiguration
Bekræft statusord: Bit10=0 → Kontroller modulets firmwareversion og buskommunikationsparametre
Udskift modulet eller porten for at teste for at fejlfinde hardwarefejl
