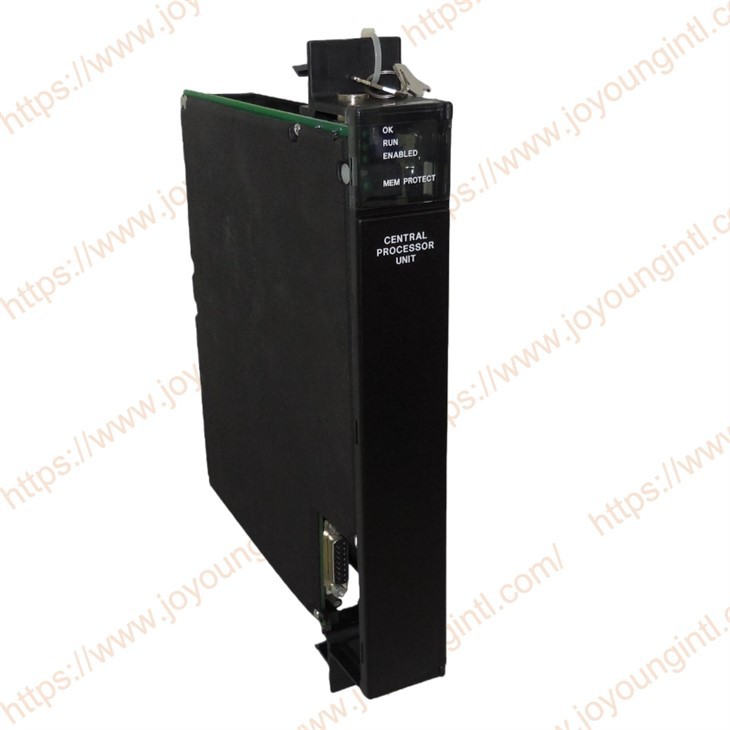

GE Fanuc IC697CPM790 CPU-modul

IC697CPM790 Nøglefunktioner og specifikationer

Processor ydeevne

Den anvender en-højtydende 32-bit mikroprocessor

Instruktionsudførelseshastighed på 0,8 millisekunder pr. kilobyte

Understøtte hurtig logisk kontrol og kompleks databehandling

Hukommelseskonfiguration

Brugerprogramhukommelse: 512K bytes

Dataregisterhukommelse: 512K bytes

Det indbyggede-lithiumbatteri (IC697ACC702) understøtter opbevaring af hukommelsesdata

Kommunikationsevne

Integreret RS-485 seriel port (isoleret)

Understøtter SNP-protokol til programmering og overvågning

Understøtter Modbus RTU-slaveprotokollen

Kompatibel med serie 90-70 Genius buskommunikation

Kontrol funktion

Maksimum I/O-punkter: 2048 point (en blanding af digitale og analoge størrelser)

Maksimal rackkonfiguration: Understøtter 5 lokale rackudvidelser

Logisk scanningstid: Typisk værdi: 5-20 millisekunder (afhængig af programkompleksitet)

Understøtter avancerede funktioner såsom timere, tællere og matematiske operationer

Fysisk specifikation

Modulstørrelse: Er i overensstemmelse med standardenkelt-slotbredde i serie 90-70

Driftstemperatur: 0-60 grader

Opbevaringstemperatur: -40-85 grader

Relativ luftfugtighed: 5-95% (ingen kondens)

Krav til strømforsyning: +5VDC (strømforsynet gennem bagpladen, typisk strøm 1,5A)

Systemkonfigurationskrav

Nødvendige komponenter

Rack: IC697CHS7xx-serien (såsom IC697CHS750 5-slot rack)

Strømmodul: Det skal installeres ved stik 1 i racket (såsom IC697PWR711)

Programmeringssoftware: Proficy Machine Edition (Logic Developer-PLC)

Installationssted

Den skal installeres ved åbning 2 på stativet

Slot 1: Fast installation af strømmodulet

Slot 3-16 kan konfigureres med I/O-moduler eller kommunikationsmoduler

Software miljø

Programmeringssprog: Ladderdiagram, funktionsblokdiagram, struktureret tekst

Programmeringsværktøj: Proficy Machine Edition V6.0 eller nyere version

Konfigurationskrav: CPU-type, hukommelsesallokering og kommunikationsparametre skal konfigureres

Kommunikationsindstillinger

Standard seriel portparametre: 19200 bps, 8 databit, 1 stopbit og jævn paritet

Nodeadresseinterval: 1-90 (SNP-protokol)

Support online programmering og overvågning

Diagnose og vedligeholdelse

Statusindikation

RUN/STOP LED: Viser CPU-driftsstatus

BATT LED: Batteristatusindikator (alarm for lavt batteriniveau)

COM LED: Seriel kommunikationsaktivitetsindikator

FAULT LED: Systemfejlsindikation

Fejldiagnose

Indbygget-selv-diagnosefunktion

Funktion til lagring af fejlkoder

Understøttelse af visning af detaljerede fejlmeddelelser via programmeringssoftware

Ansøgningsfelt

Fremstillingsautomatiseringskontrolsystem

Proceskontrol- og overvågningssystem

Materialehåndterings- og transportsystem

Infrastruktur kontrolsystem

Udstyrskontrol og beskyttelsessystem.

Produktnoter til IC697CPM790

Vælg den plan, der passer dig bedst:info@htechplc.com

Strømkrav:

Stabil strømforsyning: Driftsstrømforsyningen til IC697CPM790 er 24V jævnstrøm. Spændingsudsving, der overstiger det specificerede område (generelt ±10%), kan forårsage, at CPU'en ikke fungerer korrekt eller forhindrer systemet i at starte normalt.
Strømforsyningsfiltrering: Sørg for, at det er en jævnstrømsforsyning for at undgå påvirkning af strømforsyningsstøj på PLC'en.

Modulkompatibilitet

Udvidet modulkompatibilitet: Når du vælger og installerer udvidede moduler, er det nødvendigt at bekræfte deres kompatibilitet med IC697CPM790-modellen. 90-70-serien af ​​GE Fanuc har flere forskellige moduler, herunder I/O-moduler, kommunikationsmoduler, analoge input/output-moduler osv. Sørg for, at den valgte udvidede modulmodel er kompatibel med IC697CPM790-processoren for at undgå kommunikationsproblemer eller hardwarefejl på grund af modulmismatch.

Programdesign og fejlfinding

På grund af den begrænsede hukommelse i IC697CPM790 kan komplekse programmer forårsage hukommelsesoverløb eller lagringsfejl. Når du designer programmet, er det bedst at allokere passende hukommelsesplads og regelmæssigt kontrollere hukommelsesforbruget.
Når du bruger Logicmaster 90-70 programmeringssoftwaren, bruger du dens medfølgende fejlfindingsfunktion til at udføre realtidsovervågning og fejlretning af programmet.

Miljøforhold

IC697CPM790 er designet til at opfylde kravene i industrielle miljøer. Dens driftstemperaturområde er typisk mellem -20 grader og +60 grader. For høje eller utilstrækkelige temperaturer kan forårsage hardwarefejl, ustabil programdrift eller for tidlig ældning af udstyret. Derudover er det vigtigt at sikre, at installationsmiljøet er tørt og rent, og at undgå at udstyret påvirkes af fugt og ætsende gasser. Hvis udstyret skal fungere i barske miljøer, anbefales det at installere en beskyttende kappe eller træffe tætningsforanstaltninger.
