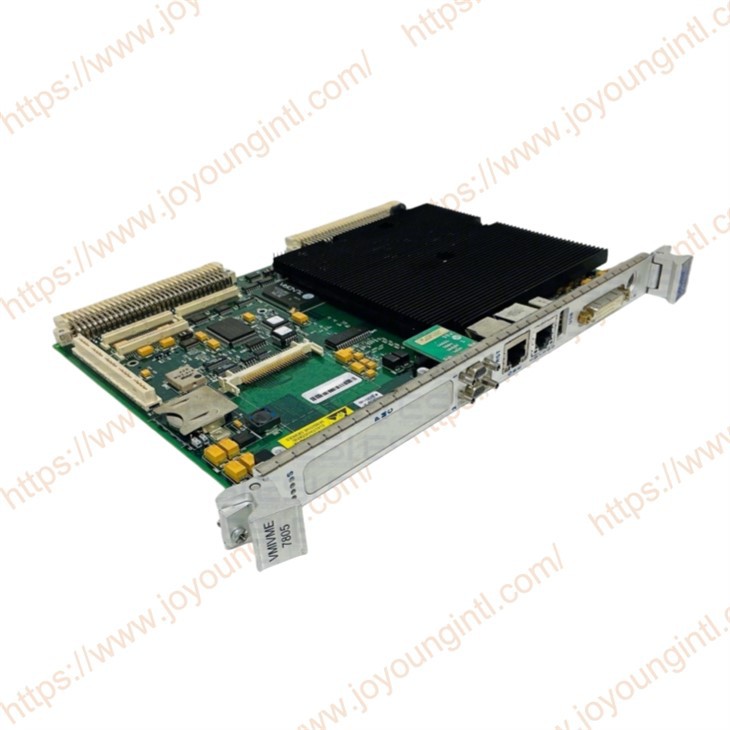

GE Fanuc VMIVME7805 VMIVME-7805

VMIVME-7805 er en fuld-Pentium 4-processor-M-kompatibel SBC i en enkelt-slot, passivt afkølet, Eurocard-formfaktor, der udnytter den avancerede teknologi fra Intels 852GM-chipsæt, der kører en front-sidebushastighed på 400 MHz. VMIVME-7805 er kompatibel med VMEbus-specifikationen Rev. C.1 og har en gennemsigtig PCI-til-VMEbus-bro, der gør det muligt for kortet at fungere som en systemcontroller eller perifer CPU i multi-CPU-systemer.



Fremstille	GE
Model	VMIVME-7805
Varenummer	VMIVME7805
Beskrivelse	Processor-M-kompatibel SBC
Oprindelse	USA
Dimension	30*25*5 cm
Vægt	0,55 kg



VMIVME-7805 giver funktioner, der typisk findes på desktop-systemer, såsom:

• Op til 1 GB PC2100 DDR SDRAM

• Indbygget-SVGA-understøttelse med 4 Mbytes DRAM-skærmcache

• To indbyggede-Ethernet-controllere (den ene understøtter Gigabit Ethernet, den anden understøtter 10/100 Mbit Ethernet)

• Understøttelse af IDE-drev (VMEbus P2)

• Understøttelse af diskettedrev (VMEbus P2)

• To højtydende 16550-kompatible serielle porte (COM1 og COM2)-

• Frontpanelets USB-port Rev. 2.0

• Realtidsur/-kalender{{0}

• Frontpanelets nulstillingskontakt

• Miniature højttaler

• Tastatur/mus port



VMIVME-7805 indeholder funktioner, der er nyttige til indlejrede applikationer, såsom:

• I 2C bus support

• Fjernopstart af Ethernet

• Op til 1 GB bootbar CompactFlash (valgfrit)

• Fire generelle-programmerbare timere (to 16-bit og to 32-bit)

• Software-valgbar Watchdog Timer med nulstilling

• 32 kbyte ikke-flygtig SRAM

Derudover tilbyder VMIVME-7805 et PMC-udvidelsessted med frontpaneladgang. VMIVME-7805 er i stand til at udføre mange af nutidens indlejrede operativsystemer, såsom VxWorks, QNX, Solaris, LynxOS S og Microsofts Windows XP.



VMIVME-7805 er velegnet til brug i en række forskellige applikationer, såsom telekommunikation, simulering, instrumentering, industriel kontrol, proceskontrol og overvågning, fabriksautomatisering, automatiserede testsystemer, dataindsamlingssystemer og hvor som helst, hvor den højeste ydeevne processorkraft i et enkelt VMEbus slot ønskes.



VMIVME-7805 inkorporerer den nyeste Intel-chipsætteknologi, 852GM. Intel 852GM-chipsættet er en optimeret integreret grafikløsning med en 400 MHz systembus og en integreret 32-bit 3D-kerne ved 133 MHz med dynamisk videohukommelsesteknologi (DVMT). Chipsættet har et lavt strømdesign, avanceret strømstyring og understøtter op til 1 GB DDR-systemhukommelse. 852GM er en Graphics Memory Controller Hub-komponent (GMCH), der giver processorgrænsefladen, systemhukommelsesgrænsefladen (DDR SDRAM), Hub-grænsefladen, CRT, LVDS og én DVO-port.

Nøglefunktioner til 852GM:

• 400 MHz Processor systembus controller

• Grafik controller interface

• Dobbelt-kanals 18-bit LVDS-interface til TFT-panelunderstøttelse

• Én digital videoudgang

• Understøtter DDR200/266 MHz hukommelsesteknologi

• Høj-accelereret hub-arkitekturgrænseflade til kommunikation med ICH4-M (I/O-controller)
