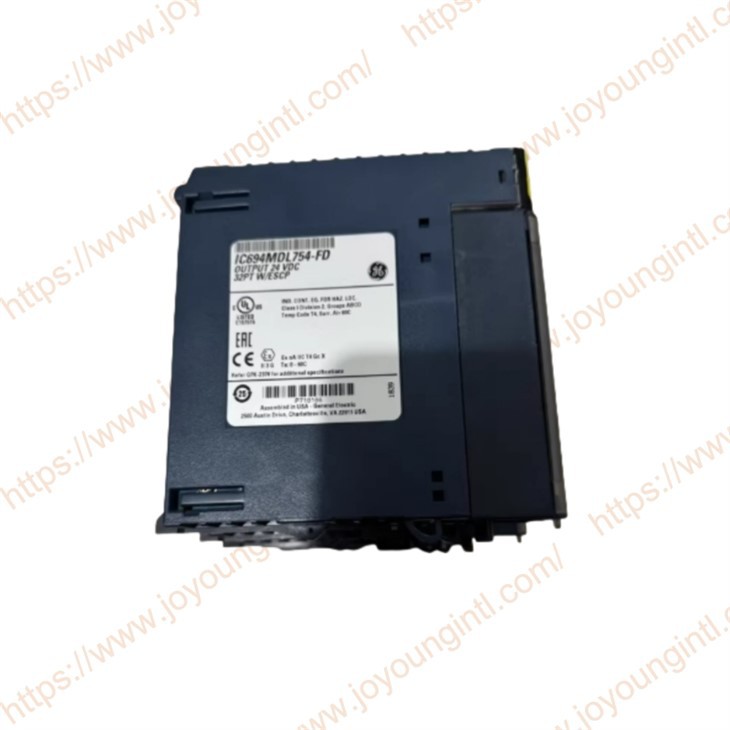

IC694MDL754 udgangsmodul 32 punkt

1) Understøttelse af positiv logisk sourcing-output
Udgangssignalet påIC694MDL75432-punkts DC-spændingsudgangsmodul, er positivt poldrev (anvendes almindeligvis til at drive relæspoler, lamper, ventiler, relæer osv., som belastninger).
Denne positive drivmetode har en klar logik og enkel ledningsføring, og den er også en standardkonfiguration i det industrielle kontrolfelt.
2) Bred spændings- og strømstøtte
Understøtter et bredt udgangsspændingsområde på 10.2 - 30 VDC, hvilket sikrer stabil udgang, selv når strømforsyningen svinger lidt.
Hvert punkt kan håndtere en maksimal strøm på 0,75 A, i stand til at drive almindelige DC-relæer, kontaktorspoler, små magnetventiler eller sensorer, s og andre enheder.
3) Hurtig respons ydeevne
Svartiden for enkelt-punkt til/fra er så hurtig som 0,5 millisekunder, hvilket er befordrende for hurtig udførelse af kontrollogik og høj-omskiftning af belastninger.
4) Stærkt isolationsdesign
Der er højspændingsisolationsbeskyttelse mellem udgangsgrupperne og mellem-stedet og bagpladen (250 VAC for kontinuerlig varighed; 1500 VAC i 1 minut modstår spænding), hvilket forbedrer anti-interferensevnen og sikkerheden.
5) Multi-automatisk beskyttelsesmekanisme
Indbygget-elektronisk kort-kredsløbsbeskyttelse (ESCP), overstrømsbeskyttelse og overtemperaturbeskyttelse, og alle disse beskyttelser er af typen selv-genopretning for at forhindre langvarig-nedetid på grund af forbigående fejl.
6) Statusindikation og diagnostisk feedback
Hvert outputpunkt er normalt udstyret med en status-LED-indikator (som kan variere afhængigt af de forskellige leverandørers specifikationer), hvilket giver mulighed for en intuitiv visning af punktstatus på-stedet.
DeIC694MDL75432-punkts DC-spændingsudgangsmodul kan også sende fejlinformation tilbage til CPU'en, som bruges til diagnostiske alarmer eller vedligeholdelse.

1. Udgangsressourceallokeringen er mere kompakt, hvilket er med til at optimere udnyttelsen af ​​styreskabspladsen.
IC694MDL75432-punkts DC-spændingsudgangsmodul integrerer 32 DC-udgangskanaler i et enkelt slot, hvilket hjælper med at reducere antallet af moduler i styresystemer med et stort antal I/O-punkter.
I designet af styreskabe med begrænset plads er denne struktur med høj-densitet medvirkende til at forbedre koncentrationen af ​​ledninger og forenkle planlægningen af ​​systemstrukturen.
2. Gruppeisolationsstrukturen hjælper med at øge fleksibiliteten af ​​systemledninger.
DeIC694MDL75432-punkts DC-spændingsudgangsmodul er designet med to uafhængige 16-punkts udgangsgrupper med hver sin fælles terminal.
Denne grupperingsmetode gør det muligt at forbinde forskellige kredsløb eller forskellige belastningskategorier separat, hvilket er nyttigt for:
Udføre regional kontrol
Brug forskellige eksterne strømforsyningskredsløb
Reducer den gensidige påvirkning mellem kredsløbene
I multi-sløjfestyringssystemer er denne struktur mere befordrende for elektrisk planlægning.
3. Responshastighed gælder for konventionelle automatiserede kontrolscenarier
Modulets typiske koblingssvartid ligger inden for millisekundområdet, hvilket kan opfylde kravene til diskret signalomskiftning i de fleste industrielle automationssystemer.
Til belastningsstyringsscenarier såsom relæer, kontaktorer og magnetventiler kan denne responsydelse koordineres med PLC-programmer for at opnå stabil kontrollogik.
