IC697CPU731 central behandlingsenhed

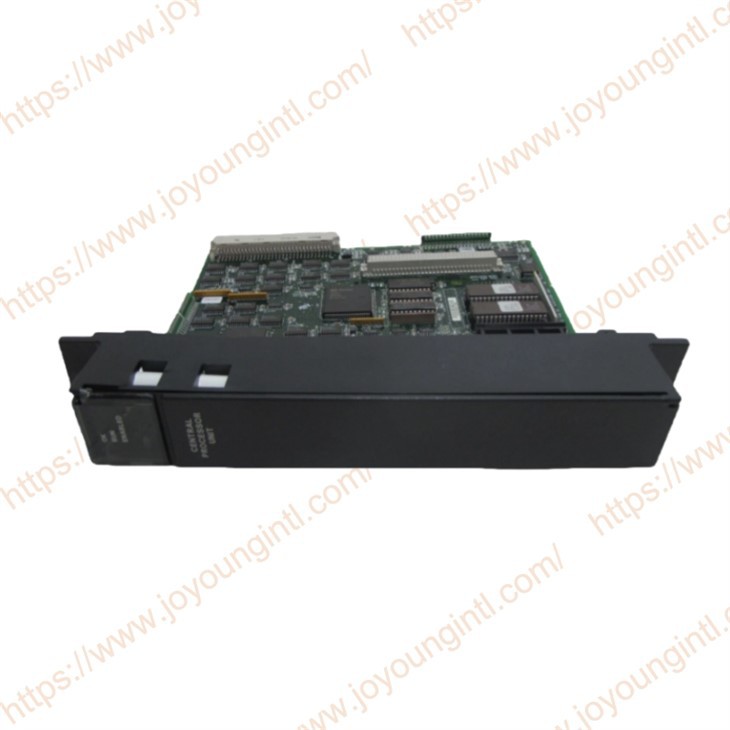

IC697CPU731 er en enkelt-slot PLC CPU, der ligger i et IC697CHS PLC rack. CPU 731 er programmeret og konfigureret af MS-DOS eller Windows-baseret programmeringssoftware til at udføre real-tidsstyring af maskiner, processer og materialehåndteringssystemer. CPU 731 kommunikerer med I/O og smarte optioner via et rack-bagplan (IC697CHS750, 782, 783, 790, 791) ved hjælp af VME C.1 Standard-formatet.

Understøttede optioner inkluderer IC697 LAN Interface-moduler, adskillige Coprocessor-moduler, buscontroller til IC660/661 I/O-produkter, kommunikationsmoduler, I/O Link Interface og hele IC697-familien af ​​diskrete og analoge I/O-moduler.

Moduldrift kan styres af kontakten med tre-positioner eller eksternt af en tilsluttet programmør og programmeringssoftware. CPU-status indikeres af tre grønne LED'er på modulets forside.

Installation:

Det er OEM'en, systemintegratorens eller slutbrugerens ansvar at installere PLC-udstyret korrekt for sikker og pålidelig drift. Produktmanualer giver detaljerede oplysninger om installation, opstart og korrekt brug af PLC-udstyret. Installationsmanualen, der leveres sammen med din PLC-programmeringssoftware, beskriver, hvordan udstyret installeres korrekt. Hvis PLC-installationen skal overholde understøttede standarder, såsom FCC- eller CE-direktiver, henvises til installationskravene for overholdelse af standarder, der leveres med PLC-programmeringssoftwaren, for yderligere retningslinjer

Sørg for, at strømmen til PLC'en er slukket, før du installerer CPU 731-modulet

Tilslut batteriet til et af batteristikkene på modulet

Sæt vippekontakten i STOP-position

Installer i slot 1 på rack 0

Tænd for strømmen

Modulet bør tænde og blinke den øverste LED. Når diagnosticeringen er fuldført, forbliver den øverste LED tændt, og den anden og tredje LED er slukket. CPU'en er nu klar til at blive programmeret. Efter at programmet er blevet verificeret, kan vippekontakten flyttes til den passende driftstilstandsposition. LED'erne angiver vippekontaktens position, hukommelsesbeskyttelsesstatus og programmets tilstand.

Programmerforbindelse, Ethernet TCP/IP:

Tilslutning af din programmør via et Ethernet TCP/IP-netværk kræver installation af et Ethernet Interface-modul i PLC'en. Dette kan enten være Ethernet-controlleren, IC697CMM741 eller Ethernet-grænsefladen (type 2), IC697CMM742. Før du tilslutter din programmør og PLC til Ethernet TCP/IP-netværket, skal du indstille IP-adressen i Ethernet-grænsefladen. Efter indstilling af IP-adressen skal du tilslutte PLC'en og programmøren, der kører Windows-softwaren, til Ethernet-grænsefladen. For mere detaljeret information om programmeringsforbindelsen via Ethernet TCP/IP henvises til TCP/IP Ethernet Communications (Type 2) Brugervejledning og Windows programmeringsmanual, GFK-1295.

Konfiguration:

IC697 CPU og I/O-systemet er konfigureret med MS-DOS eller Windows-baseret programmeringssoftware. Der bruges ingen DIP-switche eller jumpere til at konfigurere systemet. CPU'en verificerer den faktiske modul- og rackkonfiguration ved opstart-og periodisk under drift. Den faktiske konfiguration skal være den samme som den programmerede konfiguration. Afvigelser rapporteres til CPU-alarmprocessorfunktionen for konfigureret fejlreaktion. Se Reference 1 for en beskrivelse af konfigurationsfunktioner.
