Produktoversigt

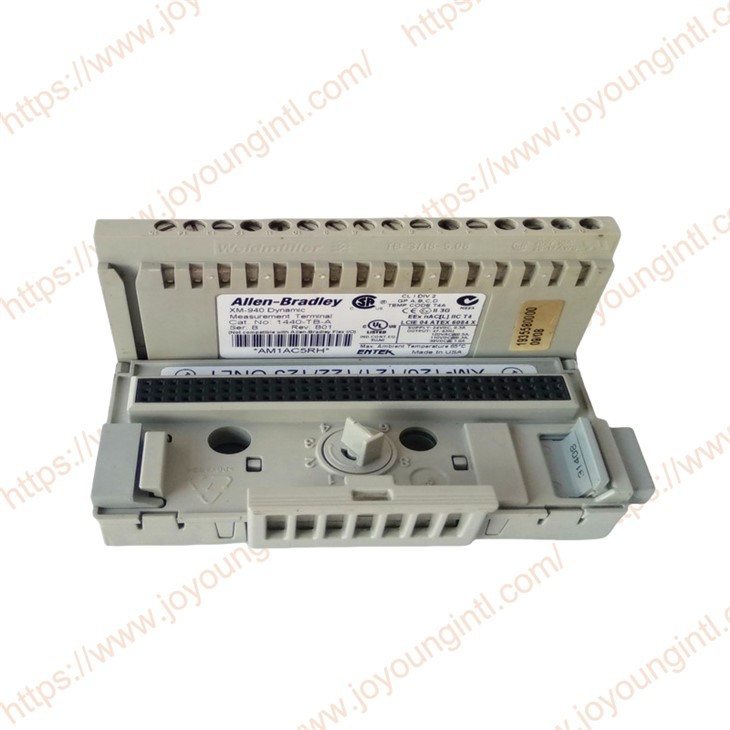

1440-TB-A XM-940er terminalenheden i Rockwell Automation XM-seriens vibrationsovervågningssystem, som bruges sammen med XM-940 vibrationsovervågningsmodulet. Det giver elektriske grænseflader, signalbehandling og strømfordeling til vibrationssensorer, hvilket muliggør vibrationsovervågning og beskyttelse af roterende maskineri.
Specifikationsdetaljer
|
Fremstille |
Allen Bradley |
|
Model |
XM-940 |
| Varenummer | 1440-TB-A |
|
Beskrivelse |
Terminal baseenhed |
|
Oprindelse |
USA |
|
Dimension |
10*10*5 cm |
|
Vægt |
0,2 kg |
Fordelagtige egenskaber
Modulært hot-udskifteligt design
XM-940 1440-TB-A-modulet kan udskiftes ved at tilslutte og trække stikket ud uden behov for omledning. Vedligeholdelsestiden forkortes fra time- til minutniveau, hvilket reducerer nedetidstab.
Signalbehandling og anti-interferens
Indbygget-i konstantstrømkilde excitationskredsløb (4mA), der understøtter ICP/IEPE-accelerometre. EMI/RFI-afskærmningsdesign sikrer nøjagtig transmission af vibrationssignaler i industrielle elektromagnetiske miljøer.
Terminaltyper tilgængelige
Terminaler af fjederburtype: værktøj-fri hurtig forbindelse, anti-vibrationsløsner
Skrueterminaler: fast presset, lav kontaktmodstand
Vælg fleksibelt i henhold til-miljøet på webstedet.
Integrerede multi-signalgrænseflader
Enkeltbundsstøtter:
2 kanaler med dynamiske vibrationssignaler (acceleration/hastighed)
1 kanal med rotationshastighed/nøglesignal
1 kanal med temperatursignal (RTD/termoelement)
1 kanal med 4-20mA procesindgang
Original signalbufferudgang
BNC-grænsefladen udsender det originale vibrationssignal, som kan forbindes direkte til bærbare analysatorer eller tredjeparts{0}parts indsamlingssystemer, hvilket letter diagnosticering og systemudvidelse på-stedet.
Hard-kablet relæudgang
Uafhængige relæ-tørre kontakter, vibrationer over-begrænser direkte udløser aflåsningsbeskyttelse. Ikke afhængig af kommunikationsnetværk, der opfylder applikationskrav på et højt sikkerhedsniveau
Tips til installation og brug
Installationstrin
Installation af DIN-skinne: Juster bunden med klik- med DIN-skinnen, og tryk den på plads til fastgørelse
Jordforbindelse: Forbind basens jordforbindelse til systemets jordingsskinne sikkert
Sensorledninger: Tilslut sensorkablet i henhold til klemmemarkeringerne, med skærmlaget jordet i den ene ende
Strømledninger: Tilslut til en 24V DC strømforsyning. Vær opmærksom på den korrekte polaritet.
Modulindsættelse: Ret XM-940-modulet ind med skinnespalten, og skub det ind til låsepositionen
Forholdsregler ved brug
Sensorkabel: Det anbefales at bruge et dobbelt-skærmet kabel. Den ydre skærm skal være jordet, og den indre skærm skal efterlades uden forbindelse eller jordet for et signal
Klemmemoment: For skrueterminaler er det anbefalede moment 0,5-0,6 N·m. Overspænding kan beskadige terminalerne
Indsættelse og fjernelse af modul: Før du tilslutter eller trækker stikket ud, skal du sikre dig, at strømforsyningen er normal.
FAQ
Q: 1440-TB-A XM-940 anvendes hovedsageligt i hvilke systemer?
A: Dette produkt anvendes hovedsageligt i industrielt udstyrs tilstandsovervågningssystemer, især i vibrationsovervågnings- og udstyrssundhedsstyringssystemer baseret på Rockwell Automation XM-seriens platform.
Sp.: Hvilke moduler kan 1440-TB-A XM-940 bruges sammen med?
A: Denne ledningsbase bruges typisk til Allen-Bradley XM-seriens tilstandsovervågningsmoduler, såsom vibrationsovervågningsmoduler og udstyrsstatusanalysemoduler. 1440-VLF02-01RA
Sp.: Hvad er installationsmetoden for 1440-TB-A XM-940?
A: Basen af dette modul er normalt installeret på standard DIN-skinner, hvilket letter dets hurtige implementering i industrielle styreskabe.
Q: Hvad skal man være opmærksom på, når man køber 1440-TB-A XM-940?
A: Det anbefales at bekræfte modellen, systemkompatibiliteten, installationsmiljøet, og om produktet er en original, ægte vare. Sørg også for, at leverandøren yder pålidelig teknisk support og garantiydelser.
