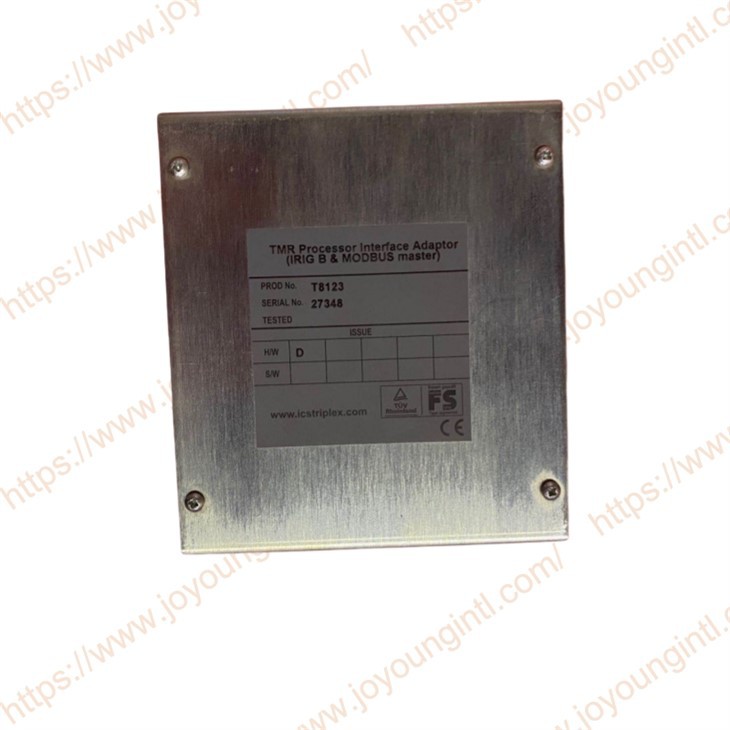

ICS T8123 TMR -processor -interface -adapter

Den betroede processor -interface -adapter T812X er designet til at blive tilsluttet direkte til bagsiden af ​​en betroet TMR -processorposition i en betroet controller -chassis T8100. Adapteren giver en kommunikationsforbindelsesgrænseflade mellem den betroede TMR -processor og fjernsystemer. Adapteren giver også muligheden for at forbinde IRIG-B-tidssynkroniseringssignaler til processoren. Forbindelse mellem adapteren og den betroede TMR-processor er via to 48- Way DIN41612 E-Type Connectors (SK1), en hver til forbindelse til de aktive og standby-processorer.

• Tillader nem adgang for eksterne systemer at kommunikere med en betroet TMR -processor.

• Nem installation (forbinder direkte til bagsiden af ​​controllerchassiset).

• To Rs422\/485 -konfigurerbare 2 eller 4 ledningsforbindelser.

• Én RS422\/485 2 trådforbindelse.

• Fejl\/fiasko forbindelser til aktive og standby -processorer.

• Processor -diagnostikforbindelse.

• PSU Shutdown Monitor Connections.

• Valgmulighed til at forbinde IRIG-B122 og IRIG-B002-tidssynkroniseringssignaler.

• Mulighed for at aktivere Modbus Master på den betroede kommunikationsgrænseflade.

Adapteren skal monteres på bagsiden af ​​chassiset bag processorspalterne, som vist. De to stik skal passe ind i den tredje og sjette slots fra højre, hvor processorstikene passer. I den rigtige position vil to tomme slots være synlige til højre. Indsæt adapteren på plads ca. 5 mm lavere end dens endelige position, og sørg for, at den er spaltet ind på begge sider. Løft adapteren opad, indtil fastholdelsesklemmerne klikker på plads.

Følgende tabel viser varianterne af den pålidelige processoradapterenhed og de betroede TMR -processorindstillinger, der kan stilles til rådighed ved hjælp af dem. Alle varianter nedenfor vil muliggøre brug af dobbelt ('forbedret') peer til peer med andre betroede systemer ved hjælp af DXPNC40 I\/O -definitionen og dens tilknyttede dataoverførsel I\/O -definitioner.
