ICS Triplex T8442 T8442C TMR Speed ​​Monitor

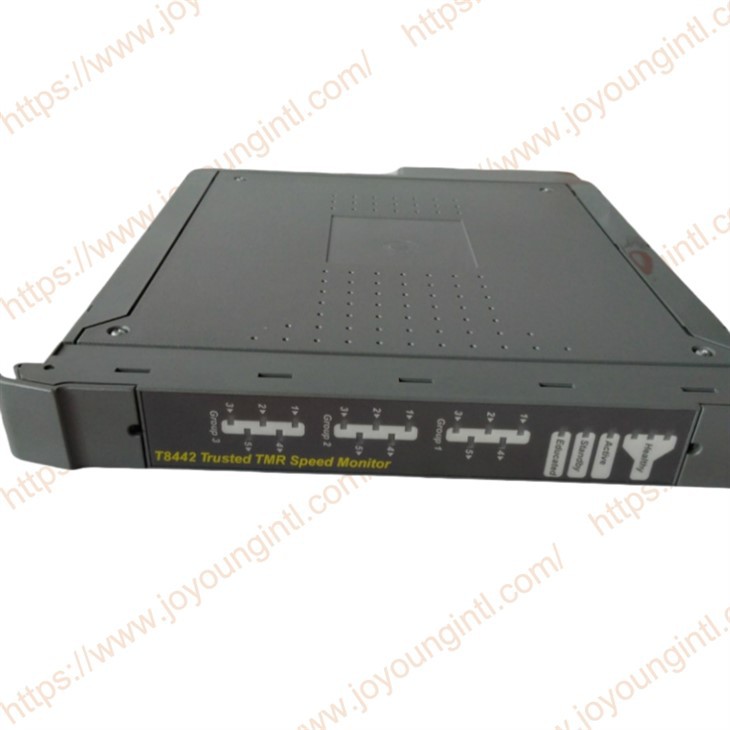

The Trusted® T8442 TMR Speed ​​Monitor overvåger skaftets hastighed og acceleration af roterende maskiner. Det giver maskinbeskyttelse for overhastigheds- og over-accelerationsaflukningsfunktioner. Typiske maskinapplikationer inkluderer damp- og gasturbiner, der driver pumper, kompressorer og generatorer. Et T8442 -hastighedsmonitormodul inden for et betroet system giver mulighed for at udføre turbinhastighedskontrol uafhængigt af maskinbeskyttelsesfunktionerne.





Fremstille	Rockwell ICS Triplex
Model	T8442
Delnummer	T8442C
Beskrivelse	Trusted TMR Speed ​​Monitor
Oprindelse	USA \/ Mexico
Dimension	32*30*28 cm
Vægt	1,25 kg



Hver T8442 har tre overvågnings- og kontrolgrupper. Hver gruppe leverer hastighedsovervågnings- og lukning af kontrolfaciliteter, der kræves til en roterende maskine. Op til tre turbinetog kan håndteres af en enkelt T8442. En enkelt roterende maskingruppe består af tre separate tredobbelte modulære overflødige (TMR) hastighedsindgangskanaler og to separate quad overflødige, fejltolerante outputdrevstrukturer. Turbiner, der har mere end tre hastighedsopsamlinger, kan indkvarteres ved at kombinere overvågnings- og kontrolgrupper.



Hastighedsindgangskanalerne er designet til at interface direkte med en betroet T8846 Speed ​​Input Field Termination Assembly (SIFTA). En enkelt T8846 tilvejebringer signalkonditionering og feltkablets termineringsfaciliteter til de ni TMR -hastighedsindgangskanaler, der kræves til tre roterende maskingrupper. Både aktive og passive hastighedsprober kan imødekommes af T8846. Aktive sonder kan drives fra feltkablets afslutning.





• Tre roterende maskingrupper.

• Tre tredobbelt modul overflødige (TMR) hastighedsindgange pr. Rotationsmaskingruppe.

• Aktive eller passive sondehastighedsindgange.

• To quad overflødige, fejltolerante, volt-fri lukning af nedlukning af nedlukning af nedlukning pr. Rotationsmaskingruppe.

• 2500 V Impuls modstå Opto\/Galvanic Isolation Barrier.

• Galvanisk isolering mellem feltindgange\/output.

• Ombord sekvens af begivenheder (SOE) rapportering med 1 ms opløsning. • Hot Standby -modulkonfigurationer ved hjælp af ledsagende slot.

• Hardware implementeret fejltolerance (Hift).

• LED'er for frontpanelstatus angiver modulets sundhed, driftstilstand og roterende maskingruppeinput\/output status. Omfattende automatisk diagnostik og selvtest.

• TϋV -certificeret IEC 61508 SIL 3.



Hastighedsudgangssignaler:

Hastighedsudgangssignaler er fra normalt energiske relæer med både normalt åbne (de-energize to Trip) og normalt lukket (energi til at rejse) voltfrie kontakter tilgængelige. Hardwarefejltolerance opretholdes ved hjælp af en quad -relæstruktur med delte stier.

Hver gruppe giver et outputsignal til overhastighed og også for over-acceleration.



Hastighedsindgangssignaler:

Hastighedsindgange er arrangeret som tre grupper på tre input. Hver ekstern hastighedssensorindgang på modulet overvåges af tre separate hastighedsovervågningskredsløb.

Hardwarefejltolerance leveres for hver sensorindgang på modulet



Kommunikation:

Den eneste eksterne kommunikationsgrænseflade, der er tilgængelig for T8442 Speed ​​Monitor, er det pålidelige system IMB.

Den betroede systemarkitektur tillader mange mellemtransportmetodologier mellem IMB på et I\/O -chassis og IMB på hovedcontrollerchassiset.



1.Fault -rapportering

Inputmodulfejl rapporteres til brugeren gennem visuelle indikatorer (LED'er) på frontpanelet af modulet. Fejl rapporteres også via statusvariabler, der automatisk kan overvåges i applikationsprogrammerne og eksterne systemkommunikationsgrænseflader. Der er generelt to typer fejl, der skal afhjælpes af brugeren; Eksterne ledninger og modulfejl. Eksterne ledningsfejl kræver korrigerende handling i marken for at reparere fejltilstanden. Modulfejl kræver udskiftning af inputmodulet.

Modulet overvåger hastighedsindgangen til at bestemme, om de er inden for de relevante parametre.

2. Feltfejl

Modulets indgangskredsløb kan bruges til at detektere feltledningsfejl ud over alarmtilstande. For at opnå dette skal linieovervågningskomponenter monteres på feltenheden.

Ved at sammenligne indgangssignalet fra feltet med forudkonfigurerede alarmgrænser, kan modulet automatisk registrere feltledningsfejl. Når et feltsignal mislykkes åben eller kortslutning eller til en mellemværdi, vil LED-inputkanalstatus LED (standardindstilling). Den tilsvarende inputtilstand rapporteres, og linjefejlstatus for den kanal indstilles til '1'. Alle andre inputkanaler vil blive påvirket, undtagen i tilfælde af almindelige årsagsledningsfejl i marken.

3.Modulefejl

Omfattende diagnostik tilvejebringer automatisk detektion af modulfejl. TMR -arkitekturen af ​​inputmodulet og den udførte diagnostik verificerer gyldigheden af ​​alle kritiske kredsløb. Brug af TMR -arkitekturen giver en fejltolerant metode til at modstå den første fejlforekomst på modulet og fortsætte normale inputmålinger uden afbrydelse i systemet eller processen. Fejl rapporteres til brugeren gennem de sunde status -LED'er på frontpanelet af modulet og gennem info- og hkeeping -variablerne. Under normale operationer er alle tre sunde LED'er grønne. Når der opstår en fejl, blinker et af de sunde LED'er rødt. Det anbefales, at denne betingelse undersøges, og hvis fejlen er inden for modulet, skal den udskiftes.

Moduludskiftningsaktiviteter afhænger af typen af ​​reservemodulkonfiguration, der blev valgt, når systemet blev konfigureret og installeret. Modulet kan konfigureres med en dedikeret ledsager -slot til et reserveudskiftningsmodul. Smartslot -drift er ikke tilgængelig. Se operatør- og vedligeholdelsesvejledning for proceduren for udskiftning af modul.
