Produktintroduktion
Hvorfor vælge Woodward 9907-018
Woodward 9907-018 hastighedsregulator kan bruges sammen med en række Woodward-enheder, såsom strømautomatiske overførsler, input- og outputcontrollere, generatorbelastningsregulatorer osv., for at opnå mere omfattende systemkontrol. Det kan bruges til dieselmotorer, gasmotorer, dampturbiner, gasturbiner osv., velegnet til elproduktion, skibskraftsystemer, olie- og gasindustrier, industriel fremstilling og andre områder. Den har to arbejdstilstande: differentialregulering og differentialregulering. Differentialregulering bruges til konstant hastighedskontrol, som er velegnet til enkeltmaskinedrift eller flere drivmotorer, der virker på et isoleret elnet; differentialregulering giver mere kontrolfleksibilitet.
Tekniske specifikationer
|
Mærke |
WOODWARD |
|
Model |
9907-018 |
|
Beskrivelse |

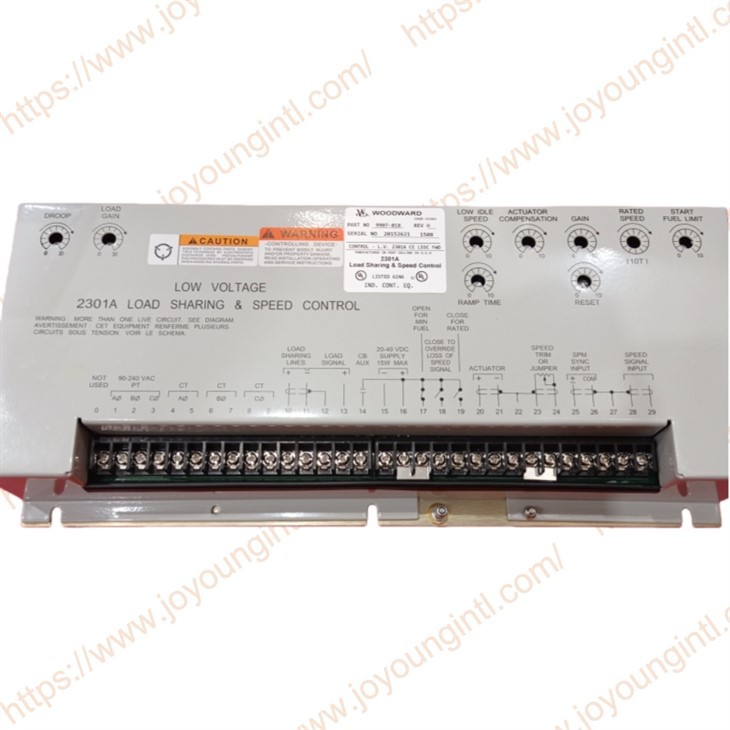

2301A Elektronisk belastningsdeling og hastighedskontrol |
| Virker strømforsyning | 20-40 V DC |
| Styr output | 0-200 mA DC |
| Hastighedsområde | 500-1500,1000-3000,2000-6000,4000-12000 Hz |
| Driftstemperatur | -40 grader til +85 grader |
|
Oprindelse |
USA |
|
Dimension |
35*30*20 cm |
|
Vægt |
1,25 kg |
Produktdetaljer
Strømforsyningsspænding:
Disse Woodward 2301A 9907-018 kontroller kræver en spændingskilde på 18 til 40 Vdc, 90 til 150 Vdc eller 88 til 132 Vac til driftseffekt (15 W). Hvis et batteri bruges til at drive strøm, er en generator eller anden batteriopladningsenhed nødvendig for at opretholde en stabil forsyningsspænding.
Hastigheds- og belastningsdelingssektionen på disse 2301A 9907-018 modeller overvåger og styrer to funktioner.
Hastighed-Hastighedskontrolsektionen holder drivkraften ved den korrekte hastighed.
Belastningsdeling-Under parallel drift af to eller flere generatorer, registrerer belastningsdelingssektionen den belastning, som dens generator bærer. Det bevirker, at belastningerne fra alle generatorer i systemet deles proportionalt.
Hastighedskontrol:
Hastighedskontrollen 9907-018 som vist i består af: en enhed (1) til at registrere drivmotorens hastighed en frekvens til spændingsomformer (2) en hastighedsreference (3), som drivmotorhastigheden kan sammenlignes med En hastighedssommer/forstærker (4) med et output, der er proportionalt med den nødvendige mængde brændstof eller hold til at opretholde den ønskede hastighed (5) placere drivmotorens brændstof- eller dampmekanisme.
En hastighedsregistrerende-enhed, såsom en magnetisk pickup, registrerer drivmotorens hastighed og konverterer den til et vekselstrømssignal med en frekvens, der er proportional med drivmotorens-hastighed. Frekvens-til-spændingsomformeren modtager AC-signalet fra hastighedssensoren og ændrer det til en proportional jævnspænding.
Placeringsovervejelser:
Dette produkt er beregnet til installation i et "lukket elektrisk driftsområde" eller et lukket industrielt styreskab. Overvej disse krav, når du vælger monteringssted:
Tilstrækkelig ventilation til køling
Plads til service og reparation
Beskyttelse mod direkte udsættelse for vand eller et miljø, der er-udsat for kondens
Beskyttelse mod enheder med høj-spænding eller høj-strøm eller enheder, der producerer elektromagnetisk interferens
Undgåelse af vibrationer
Valg af en placering, der giver et driftstemperaturområde på –40 til +70 grader (–40 til +158 grader F)
Styringen må IKKE monteres på motoren.
Nøglepunkter for fejlfinding og kalibrering
Kontroller den grundlæggende forbindelse
Bekræft alle terminaler:
Strømforsyning;
Udgang af aktuatoren;
Hastighedssensor;
CT (strømtransformer)
Potentielle input (PT, såsom til synkronisering eller andre eksterne signaler);
Alle skal tilsluttes i henhold til manualen og sikre, at afskærmningen og jordledningen er korrekt konfigureret.
Kontroller strømforsyningens stabilisering og regulering.
Kontroller det gyldige signal fra hastighedssensoren.
Sørg for, at alle mekaniske forbindelser (såsom aktuatorer og motor) er godt smurt og fri for blokering.
Tænd-og statisk test
Efter tænding skal du kontrollere udgangsværdien for aktuatoren.
Indstil rotationshastighedspotentiometeret til målværdien.
Overvåg feedback fra hastighedssensoren og controllerens interne respons.
Dynamisk test
Øg belastningen gradvist, mens systemet er i ubelastet tilstand.
Observer variationen af den delte belastningsspænding (0 - 6 V);
Juster forstærknings-, kompensations- og andre justeringsknapper på frontpanelet for at sikre en stabil og jævn respons uden overskridelse.
Virksomheden er et 'Member of China Interior Decoration Association', 'National Excellent Enterprise in Air Interior Decoration' og blev bedømt som 'Top Ti Brands of Electric Curtains' med 7 produktpatenter og er velkendt i branchen.
Mønsterbekræftelse
Bekræft ved at tilslutte eller afbryde den hængende forbindelse (med hjælpekontakterne på generatorens afbryder):
Er konstanthastighedstilstanden designet til at opretholde en konstant hastighed?
Reagerer den hængende tilstand på ændringer i belastningen?
Fungerer den parallelle belastning-deling proportionalt?
FAQ
Sp: Spændingskrav for brug af 9907-018
A: DC-version (20-40 V DC)
Spørgsmål: Før du køber vare 9907-018, er det nødvendigt at forstå de tjenester, som leverandøren leverer til dette produkt.
A: Inkluderer det retur- og byttetjenester?
Tilbyder det en garantiperiode?
Supporterer du teknisk support eller-support på stedet?
Spørgsmål: Skal der leveres yderligere moduler eller komplementære komponenter?
A: I praktiske applikationer kan det også være nødvendigt:
Synkroniseringsmodulet (såsom Woodward SPM-A) bruges til enhedssynkronisering.
CT/PT prøveudtagningssløjfe;
Aktuatorledningsadapter eller høj-præcisionssensor.
Når du foretager købet, er det nødvendigt at bekræfte, om hele systemet er komplet.
