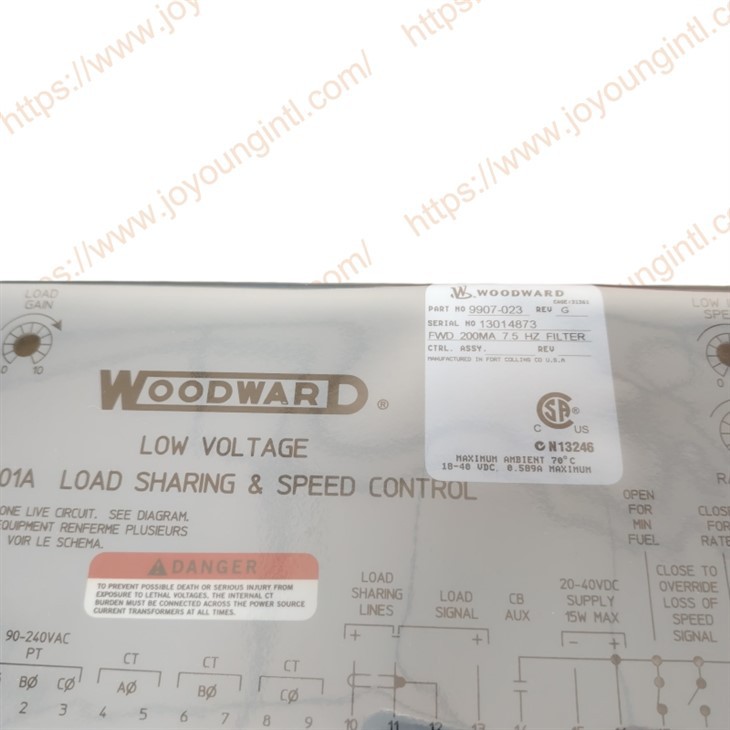

WOODWARD 9907-023 2301A Belastningsdeling og hastighedskontrol

Woodward 9907-023 har fuld autorisationshastighedsindstillingsfunktion, som kan indstille hastigheden eller belastningen af ​​dieselmotor, benzinmotor, dampturbine eller gasturbine gennem 4-20mA eller 1-5Vdc-signal for at opnå isokron eller sænk hastighedskontrol. Det bruges hovedsageligt i generatorsystemer, især i situationer, hvor flere enheder skal dele belastning. Den er også velegnet til forskellige motorer, der bruger forskellige brændstoffer, såvel som dampturbiner og gasturbiner.





Indstilling af hastighedsområde

Hastighedsområdet, der skal vælges, bestemmes af den maksimale ønskede drivkrafthastighed. Beregn frekvensen af ​​hastighedssensorsignalet ved den maksimale drivkrafthastighed ved at gange gearhastigheden i omdrejninger pr. minut gange antallet af tænder på det hastighedsregistrerende gear og dividere med 60. Vælg det laveste hastighedsområde, som indeholder denne maksimale hastighedssensorfrekvens .



Potentielle transformatorforbindelser

Forbind potentialtransformatorens sekundære ledninger til følgende terminaler:

 Fase A til klemme 1

 Fase B til klemme 2

 Fase C til klemme 3

Transformatorens potentielle sekundære linje-til-linje-spænding skal være i området 90 til 240 Vrms. Se anlæggets ledningsdiagram.



Strømtransformatorforbindelser

Standardmetoden til tilslutning af strømtransformatorerne er vist i anlæggets ledningsdiagram. En alternativ metode er den åbne deltaforbindelse vist i indsatsen i anlæggets ledningsdiagram.
