Produktintroduktion

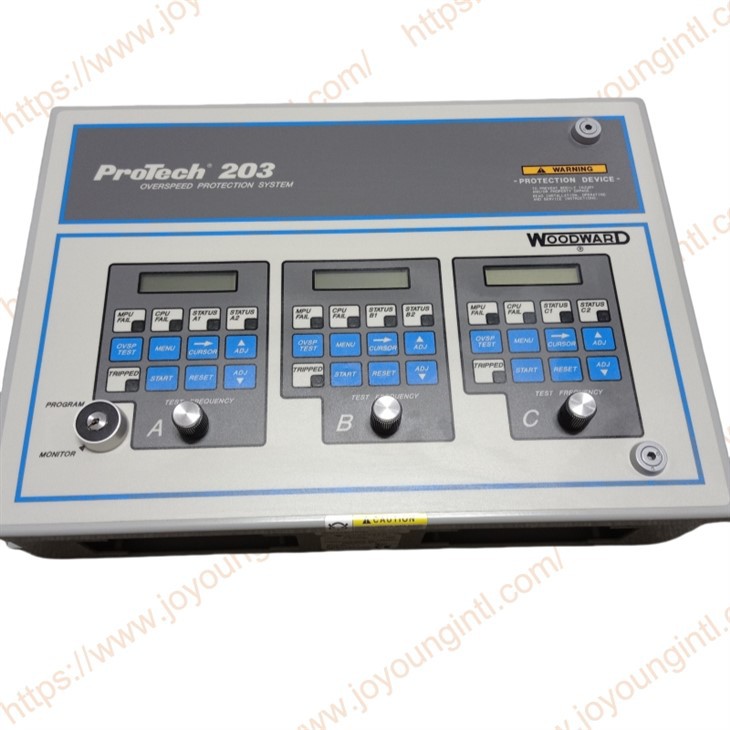

9907-147 ProTech 203 Overspeed Protection System er et elektronisk overhastighedsbeskyttelsessystem i industriel-kvalitet designet og fremstillet af Woodward. Det bruges til realtidsregistrering af-overhastighed og beskyttelse af kritiske roterende maskiner (såsom dampturbiner, gasturbiner og andet højhastighedsudstyr). Dette system anvender en digital overvågnings- og afstemningslogikstruktur, som hurtigt kan identificere overhastighedsforhold under driften af hovedenheden og straks udstede en trip-kommando, når de forudindstillede betingelser udløses, og derved beskytte udstyret mod beskadigelse.
Tekniske specifikationer
|
Mærke |
WOODWARD |
|
Model |
9907-147 |
|
Beskrivelse |
ProTech 203 overhastighedsbeskyttelsessystem |
|
Oprindelse |
USA |
|
Dimension |
50*50*25 cm |
|
Vægt |
2,45 kg |
Nøglefunktioner
Understøttelse af tre-kanaluafhængig hastighedssampling
ProTech 203 Overspeed Protection System overvåger motorhastigheden gennem tre uafhængige hastighedsprøvetagningsenheder og bruger en "to-ud af-af-tre" hardwareafstemningslogik til at bestemme overhastighedstilstanden. Denne arkitektur forbedrer markant evnen til at modstå støj-induceret falsk triggering, hvilket gør beskyttelsesbeslutningerne mere pålidelige.
Reager omgående på hastighedshændelser.
Systemet sikrer, at den samlede responstid fra MPU-inputtet til relæudløsningen styres inden for intervallet på titusinder af millisekunder (f.eks. < 40 ms), hvilket hjælper med at forhindre høj-hastighedsmaskiner i at lide strukturel skade i det øjeblik, hvor overhastigheden sker.
Konfigurerbart turindstillingspunkt
Brugere kan indstille trippunktet inden for et rimeligt omdrejningshastighedsområde baseret på de faktiske mekaniske forhold på stedet. For eksempel kan den konfigureres fleksibelt inden for området fra 250 rpm til 25 kHz for at tilpasse sig rotationshastighedskarakteristikaene for forskelligt udstyr.
En let-at-brugergrænseflade for menneskelig-maskine på webstedet
Nogle modeller af ProTech 203 Overspeed Protection System tilbyder tre LCD'er og panelknapper, som kan bruges til lokal visning af hastighed, indstillingsstatus og systemalarmoplysninger, hvilket letter vedligeholdelse og fejlfinding på stedet-.
Høj integration og modulært design
Systemet understøtter funktioner såsom nemme udskiftningsmoduler (varm udskiftning), indbygget-selv-kontrol osv., som øger effektiviteten af-vedligeholdelse på stedet og muliggør problemfri integration med kontrolsystemet.
Vigtigste fordele
I modsætning til overhastighedsbeskyttelsesstrategien, der udelukkende er afhængig af den primære kontrollogik, tilbyder ProTech 203 Overspeed Protection System en uafhængig sikkerhedsbeskyttelseslogik. Selv hvis hovedstyringssystemet svigter, kan denne beskyttelsesanordning stadig udløse turen pålideligt.
✔ Høj pålidelighed med anti-interferensegenskaber
Ved at anvende hardware-afstemningslogik og et tre-kanal uafhængigt design er det muligt effektivt at eliminere fejlvurderinger forårsaget af enkelt-kanalsfejl, reducere risikoen for fejlbetjening og forbedre den overordnede systemsikkerhed.
✔ Kompatibel med forskellige hastighedssensorer
Understøtter signalindgange med flere hastigheder, såsom en magnetisk pickup-enhed (MPU), der er i stand til at opfylde forskellige typer mekaniske overvågningskrav, og er befordrende for udrulning i komplekse udstyrssystemer.
✔ Hurtig fejlreaktion og udstyrsbeskyttelse
Den ekstremt korte responstid og klare trip-output gør det muligt for ProTech 203 Overspeed Protection System hurtigt at beskytte roterende udstyr med høj-hastighed og forhindre mekaniske skader og kædereaktioner.
✔ Udvidelige kommunikations- og diagnostiske funktioner
Via standardkommunikationsgrænseflader såsom Modbus RTU (afhængigt af den specifikke model), kan systemet opnå fjernovervågning og fejldiagnose, hvilket er befordrende for integration i større-kontrol-/sikkerhedssystemer.
Installationsforslag
1. Installationssted
Installer ProTech 203 Overspeed Protection System på et sted, der er langt fra høje temperaturer, høj luftfugtighed og stærke vibrationer for at forlænge udstyrets levetid og sikre målenøjagtighed.
Undgå at komme tæt på høj-effektmotorer, elektromagnetiske interferenskilder og høj-spændingsledninger for at reducere signalstøj.
2.Mekanisk fiksering
Brug standard rack- eller panelinstallationsmetoden for at sikre, at udstyret er fast installeret uden at ryste.
For modulære eller hot-udskiftelige modeller skal du sikre dig, at slidserne er justeret, og fastgør fikseringsskruerne i henhold til instruktionerne.
3. Tilslutning og jording
Tilslut de tre-hastighedssensorer (MPU eller tilsvarende signaler) i henhold til manualen. Sørg for, at signalledningerne er korte og godt afskærmede.
Strømforsyningen, relæudgangene og kommunikationsgrænsefladerne på ProTech 203 Overspeed Protection System skal jordes i henhold til reglerne for at forhindre interferens og fejlfunktioner.
4.Miljøkrav
Anbefalet driftstemperaturområde: -25 grader til +60 grader .
Undgå direkte sollys, vandophobning og meget støv. Et ekstra beskyttelsesdæksel kan bruges, hvis det er nødvendigt.
Sørg for god ventilation for at forhindre, at udstyret overophedes og påvirker nøjagtigheden.
5. Før-start inspektion
Kontroller integriteten af ledningerne og status for relæerne.
Bekræft, at hastighedssensoren er installeret sikkert, og at mellemrummet og vinklen opfylder kravene.
Når du har tændt, skal du kontrollere, om LCD-skærmen eller indikatorlysene fungerer korrekt, og sikre dig, at systemets selv-tjek er gennemført.
