| Tekniske specifikationer | |
|
Mærke |
WOODWARD |
|
Model |
5437-173 |
| Beskrivelse | NETCON FELTTERMINAL |
|
Systemkompatibilitet |
MicroNet™ Simplex / Plus |
| Indgangsspænding | 18-32 VDC |
| Tilslutningsmetode | Skrue-terminal |
|
Oprindelse |
USA |
|
Dimension |
10*10*8 cm |
|
Vægt |
0,25 kg |

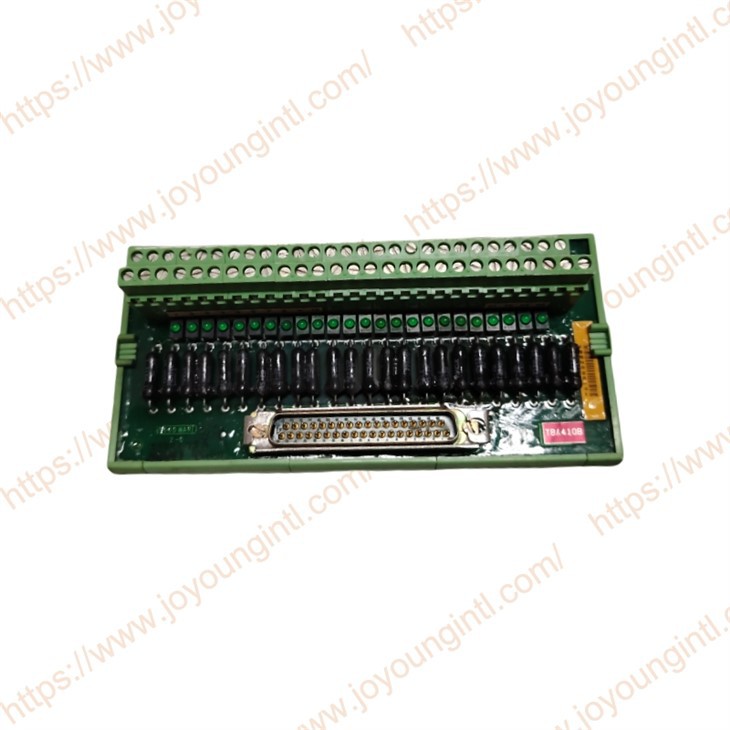

WOODWARD5437-173NETCON FIELD TERMINAL bruges hovedsageligt som forbindelsen mellem styresystemet (MicroNet) og feltenhederne i MicroNet styresystemarkitekturen. Hovedfunktionerne i WOODWARD 5437-173 er: signalforbindelse og distribution på stedet, datakommunikation mellem kontrolsystemet og udstyr, signalisolering og konvertering og transmission af styrekommandoer.
Brugen af WOODWARD5437-173tillader systemet at fungere i en automatiseret "distribueret kontrol + centraliseret styring"-tilstand, hvilket forbedrer systemets responseffektivitet.
Installation og brug
Afslutningsmodstandene skal installeres på den sidste enhed i hver ende af netværket. På Real-Time SIO-modulet installeres termineringsmodstanden ved at lukke kontakterne 3 og 4 og lade kontakterne 1 og 2 være åbne for hver kanal. På den digitale driver installeres termineringsmodstanden ved at flytte RS-485 termineringsjumpene til "IN"-positionen.
Afskærmninger skal forbindes til jord ved alle mellemklemrækker samt afsluttes ved styreklemrækken. Den blottede ledningslængde ud over skjoldet bør begrænses til 25 mm (1 tomme).
Anbring ikke afskærmede ledninger i den samme kabelkanal med høj-spænding eller stor-strøm-bærende kabler.
Kabelafskærmninger skal være elektrisk kontinuerlige fra signalkilden til det punkt, hvor signaltråden går ind i feltterminalmodulet.
Adresseindstillingerne på de digitale drivere skal matche adresserne i GAP-applikationsprogrammet.
Hvert netværk består af en kanal af et LINKnet-controllermodul og mange I/O-moduler. I/O-modulerne inkluderer termoelement, RTD, 4-20 mA og diskrete inputmoduler samt 4-20 mA og relæudgangsmoduler. Alle de analoge moduler består af seks kanaler pr. modul. Relæudgangsmodulet indeholder otte kanaler, og det diskrete inputmodul har 16 kanaler. Hvert I/O-modul er anbragt i en plast-, felttermineringsmodultypepakke til DIN-skinnemontering. LINKnet I/O-modulerne kan monteres i styreskabet eller et hvilket som helst passende sted i nærheden af drivmotoren, der opfylder temperatur- og vibrationsspecifikationerne. LINKnet-systemet rummer hot-erstatning af defekte noder.
Ofte stillede spørgsmål
Lorem ipsum dolor sit amet,consectetur.
Hvad er arbejdstemperaturområdet for dette modul?
+
-
Arbejdstemperaturområdet er fra -40 grader til +70 grader.
Hvad er ledningsmetoden? Er det nemt at installere?
+
-
Ved hjælp af skrueklemmer af typen- understøtter den forskellige ledningsdiametre og er praktisk til installation og vedligeholdelse.
Hvordan kan vi afgøre, om dette modul er defekt?
+
-
Situationen kan bestemmes ud fra kommunikationsstatus, unormale signaler eller systemalarmer og bekræftes gennem-test på stedet.
Hvad er det understøttede spændingsområde?
+
-
Understøtter 18-32V DC strømforsyning, velegnet til standard industrielt kontrolsystem strømmiljø
