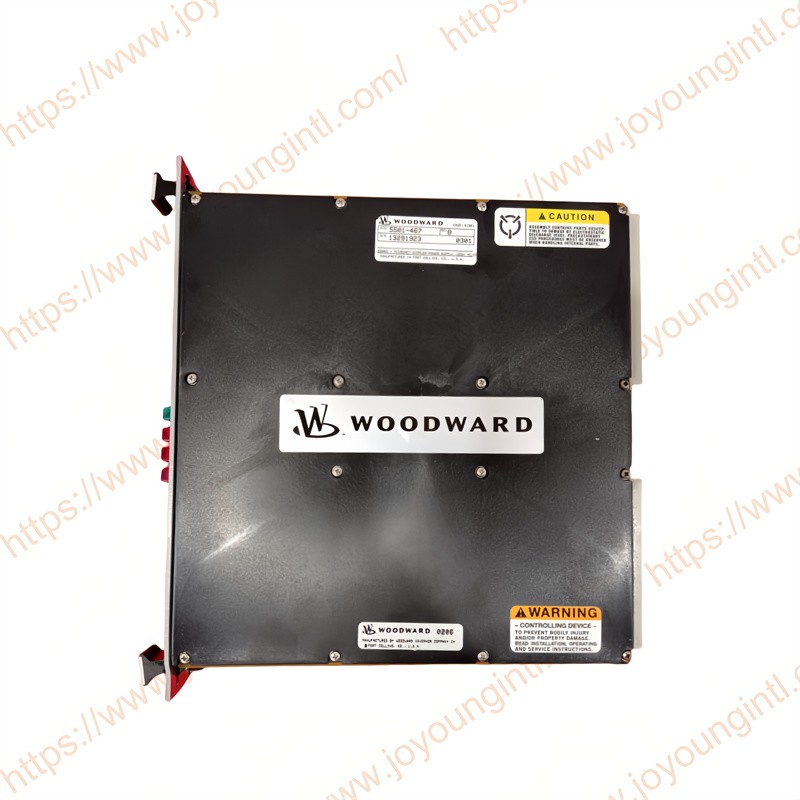

WOODWARD 5501-467 C Micronet Simplex MicroNet™ er et strømmodul i industriel kvalitet, der er produceret til digitale kontrolsystemer. Den bruges til at levere stabil og pålidelig jævnstrøm til mikroprocessorerne og andre kontrolenheder i styreskabet. I MicroNet Simplex-kontrolsystemet er 5501-467-modulet ansvarligt for den primære DC-strømforsyningsopgave, der leverer en 5 VDC-driftsspænding til systemet og driver værtsprocessoren, input/output-moduler og softwarelogikkontrolenheder osv.
Tekniske specifikationer
|
Mærke |
WOODWARD |
|
Model |
5501-467 |
| Serie | C MIKRONET SIMPLEX |
|
Beskrivelse |
STRØMFORSYNING |
|
Oprindelse |
USA |
|
Dimension |
40*30*15m |
|
Vægt |
1,35 kg |
Produktdetaljer
I modsætning til almindelige-lavspændings DC-strømforsyningskort understøtter 5501-467 høj-spændingsindgang på 220 VAC og 220 VDC. Den kan direkte levere strøm i styreskabet og højspændings DC-systemet, uden behov for en ekstern transformer.
5501-467 er designet til industrianlæg og har følgende miljøtilpasningsindikatorer:
Arbejdstemperaturområdet er velegnet til den industrielle standardtemperatur i styreskabet.
Understøtter drift i store højder (op til 4000 meter);
Støjniveauet efter at modulchassiset er installeret er under 70 dBA, hvilket gør det velegnet til elektriske kontrolrum.
Power Board specifikationer:
Indgangsspænding: 220 VAC/VDC
Driftsområde: 180-264 VAC (47-63 Hz)
Maksimal udgangsstrøm (5 VDC): 22,0 A ved 65 grader, 28 A ved 60 grader, 32 A ved 55 grader
Højspænding DC til Main PS Simplex: 7 ms ved 225 VDC
Regulator modul specifikationer:
Kontroltype: PID-kontrol
Indgangssignaltype: Analog
Udgangssignaltype: Analog
Driftsspænding: 24 VDC
Driftstemperatur: -40 grader til +85 grader
Beskyttelsesklasse: IP65
5501-467 giver klare LED-indikationer til bedømmelse af strømstatus. Modulets frontpanel er normalt udstyret med fire LED-indikatorer:
| LED lampe | Forklaring |
| OK | Strømudgangen er normal. |
| Indgangsfejl | Unormal indgangsstrømforsyning (spændingen er uden for rækkevidde eller ekstern strømsvigt) |
| Strømforsyningsfejl | Intern konvertering mislykkedes. Alle eller flere strømenheder er blevet lukket ned. |
| Overtemperaturfejl | Modultemperaturen har overskredet sikkerhedstærsklen (det er nødvendigt at kontrollere kølesystemet eller den omgivende temperatur) |
Indikatorlysene hjælper fabriksteknikere med at vurdere brugen af modulerne. Når en "strømforsyningsfejl" opstår, anbefales det først at kontrollere for ledningskortslutninger eller unormale belastninger; hvis den eksterne kortslutning er fjernet, men problemet fortsætter, skal modulet udskiftes.
I en typisk installation:
✔ Efter strøm-udfører 5501-467 selvkontrol og udsender 5 V DC
✔ CPU initialisering, læser konfigurationslogik
✔ I/O-modul starter selv-tjek og etablerer synkronisering med CPU
✔ Hastighedsinput og registreringssignaler starter opsamling i realtid.-
✔ CPU behandler kontrollogik og træffer outputbeslutninger
✔ Kommunikationsmodul sender data til eksterne systemer eller overvågningsterminaler
Gennem hele processen deltager Power ikke i datalogikken. Men hvis strømforsyningen afbrydes, vil systemlogikken miste sit strømgrundlag. Derfor er en reservedelsstrategi og forebyggende vedligeholdelse normalt påkrævet.
5501-467 er almindeligt anvendt i følgende scenarier
1. Damp/gasturbinekontrolsystem
I store kraftværker eller industrielle drivsystemer er MicroNet Simplex-controlleren ansvarlig for hastigheds- og belastningsstyring, mens 5501-467 leverer strømforsyningen til bundkortet.
2.Industrielt automationsstyreskab
I de automatiske kontrolsystemer i industrier som kemiteknik, petroleum, naturgas og papirfremstilling er der tilvejebragt en stabil strømforsyning til PLC/DCS og andre kontrolmoduler.
WOODWARD 5501-467 og MicroNet System
501-467 er hovedstrømforsyningskortet (Power Supply Board) i MicroNet Simplex-systemet, som bruges til at konvertere den eksterne højspændingsveksel-/jævnstrøm (typisk 220 VAC eller 220 VDC) til den 5 VDC-strømforsyning, der kræves af systemet.
Udgangseffekten fra 5501-467 deles af bagpanelet til:
Central Processing Unit (CPU)
Forskellige input/output moduler (I/O)
Kommunikations- eller hjælpeudvidelsesmodul
Andre styreenheder
De vigtigste modultyper omfatter:
| Modultype | Funktionsbeskrivelse |
| Strømmodul | 5501-467, bruges til at forsyne hele controllersuiten |
| CPU modul | Udfør kontrollogik, såsom MicroNet Plus CPU eller 5200 CPU |
| I/O modul | Input/output signalopsamling og kørsel, såsom diskret I/O, analog I/O osv. |
| Kommunikationsmodul | Understøtter seriel, Ethernet og anden ekstern kommunikation |
| Hjælpemodul | Hastighedsregistrering, RTD/TC, feltklemme/klemmeblok osv., ekspansionskomponenter |
Det komplette skematiske diagram af Simplex kontrol rack:
┌──────────────────────────────────────────────────────┐
│ MicroNet Simplex Chassis (12 Slots) │
│ │
│ S1│5501‑467 Strømforsyning│ ↔ Konverterer AC/DC → 5 VDC │
│ S2│CPU (f.eks. 5200) │ ↔ Udfører GAP-logik │
│ S3│Hastighedsinputmodul │ ↔ Rotationshastighedssignal │
│ S4│Diskret I/O 48 ch │ ↔ Feltkontakter/alarmer │
│ S5│Analogt I/O-modul │ ↔ 4‑20 mA/0‑10V signaler │
│ S6│Comm-modul (RS‑485) │ ↔ PLC/DCS-integration │
│ … Resterende pladser til udvidelse │
└──────────────────────────────────────────────────────┘
Data- og styresignalflow:
Strømindgang: Ekstern 220 VAC/VDC → 5501-467
5 V strømfordeling: Fra backplane til CPU og alle I/O
Hastighedsoptagelse: Hastighedsmodulet sender rotationshastigheden tilbage til CPU'en.
I/O-opsamling: Diskrete/analoge data overføres til CPU'en
Logisk behandling: CPU'en udfører GAP/kontrolalgoritmen
Kommunikationsudgang: Status og kontroludgange kan overføres til en ekstern PLC/DCS eller HMI.
