Produktintroduktion
Tekniske specifikationer
|
Fremstille |
ABB |
|
Model |

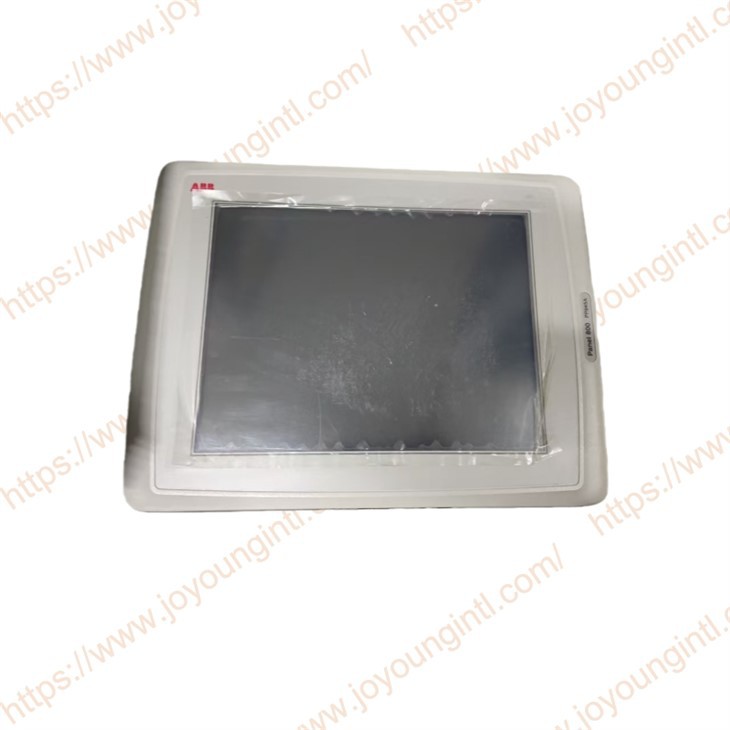

PP845A |
| Varenummer | 3BSE042235R2 |
|
Beskrivelse |
Betjeningspanel 800 |
|
Oprindelse |
Sverige |
|
Dimension |
30*23*6 cm |
|
Vægt |
2,1 kg |
Produktdetaljer
Ethernet-forbindelse i panelet 3BSE042235R2 PP845A:
1. I nogle industrielle enheder til Ethernet er RJ45-kontaktens skærm forbundet til chassiset via en kondensator.
2. 3BSE042235R2 PP845A operatørpanelets Ethernet-skærm er direkte forbundet til chassiset. Kontroller, om den anden Ethernet-enhed har sin skærm direkte jordet eller jordet via en kondensator.
I mange tilfælde er det uhensigtsmæssigt at tilslutte det afskærmede Ethernet-kabler til chassiset i begge ender. Brummen eller jordingsløkker kan forekomme. Uafskærmet kabling kan endda resultere i færre kommunikationsfejl.
En god løsning kan være at bruge et skærmet Ethernet-kabel, men kun at tilslutte skærmen i den ene ende
3. En mulighed er at bryde skjoldet.
4. En mere elegant metode er at udvide det skærmede Ethernet-kabel med et stykke uskærmet Ethernet-kabel.
5. Du kan jorde skærmen via en ekstern 0,1 μF/250 V plastkondensator. Dette vil forbinde HF-transienterne til jorden.
For at opnå bedre EMC-beskyttelse:
• Anvend i første omgang primært originale kabler fra leverandøren.
• Brug skærmede kabler til RS232-kommunikation.
• Brug parsnoede og skærmede kabler til RS422 og RS485.
• Brug de kabler, der er beregnet til bustypen: Ethernet, Profibus, CC-Link, CAN, Device Net osv.
• Installer og tilslut i henhold til gældende specifikationer for den relevante busstandard.
• Brug skærmet kabling til Ethernet, gerne med folie + flettet skærm.
• D-underdæksler skal være skærmede, og skærmen skal forbindes til dækslet 360 grader, hvor kablet kommer ind.
I de fleste tilfælde er den omgivende temperatur for betjeningspanelet væsentligt højere end enhedsskabets omgivende temperatur. Hvis skabet er højt, og der er en række varmegenererende-enheder, vil temperaturen i toppen af skabet være betydeligt højere end den teoretiske temperaturstigning, der ville forventes. Al elektronik er følsom over for varme. Levetiden for en elektrolytisk kondensator halveres med en temperaturstigning på 8-10 grader. En temperaturstigning på 15-20 grader giver en fjerdedel af levetiden osv. Rittal har et godt program til at estimere den forventede gennemsnitstemperatur i kabinen, et stort program til styring af temperaturen i apparatskabet.
Et emalje-belagt stålskab har en strålingsvarmeværdi på 5,5 W/m2 og grad . Installation af en blæser inde i skabet vil udjævne temperaturen, mens luft i bevægelse giver betydeligt bedre køling end stillestående luft. En passende blæser er en 120 x 120 mm aksial blæser, tilgængelig i 24 V DC, 115 og 230 V AC.
Installer ventilatoren, så den sidder i det køligere område og blæser kold luft mod betjeningspanelet. Hvis ventilatoren er monteret i toppen og suger luft opad, vil ventilatorens omgivende temperatur være højere=kortere levetid.
En god ventilator med kuglelejemontering har en forventet levetid på mindst 40.000 timer (ikke en garanteret levetid) ved 40 grader. Dette svarer til mindst 4 års kontinuerlig brug. Hvis der er installeret en termostat, skal ventilatoren kun tænde, når det er nødvendigt.
Store grafiske terminaler trækker en-femtedel af strømmen, når baggrundsbelysningen er slukket. Tabseffekten falder fra f.eks. . 25 W til kun 5 W. Betjeningspanelets tabseffekt=forsyningsspænding x strøm. Stort set ingen strøm går til eksterne brugere, og ingen tabseffekter på grund af input.
