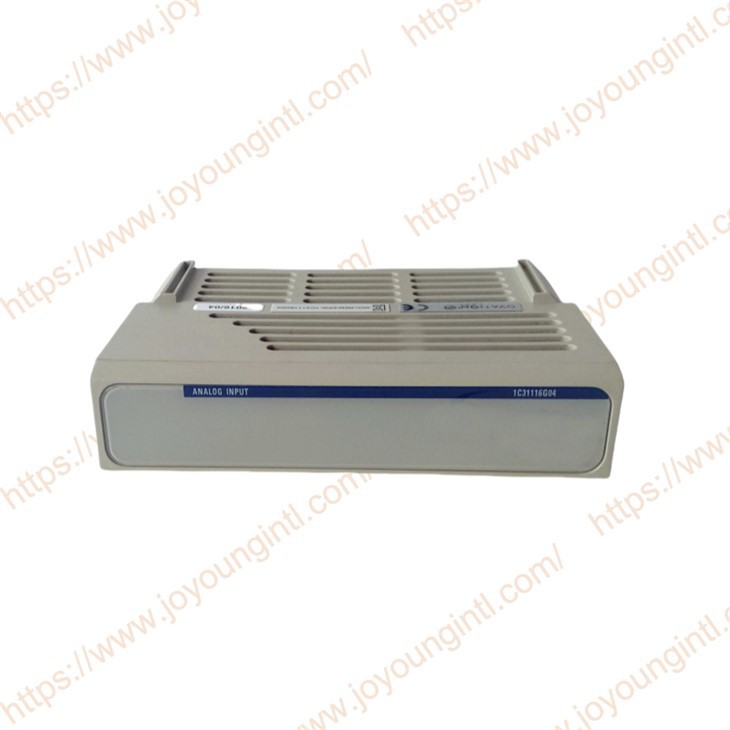

Westinghouse 1C31116G04 PMOD Assy, analog input

1C31116G04 Spændingsindgangspersonlighedsmodul med temperatursensor, personlighedsmodul for det analoge input -undersystem inkluderer en temperatursensor IC. Dette bruges til måling af temperaturen på terminalblokken for at tilvejebringe kompensation af koldt forbindelser for termoelementindgange.

Spændingsindgangspersonlighedsmodul med temperatursensor (1C31116G04):

Dette modul bruges i forbindelse med en terminalblokafdækning (1C31207H01) til at opretholde en ensartet temperatur i terminalblokken og sensorområdet. Dækslet passer over en hel base; Sensoren måler dog kun nøjagtigt temperaturen under halvdelen af ​​dækslet, hvor temperatursensorens personlighedsmodul er installeret. Derfor, hvis begge moduler under dækslet kræver kompensation af koldt kryds, vil de hver især kræve temperatursensor -personlighedsmodulet.

Bemærk: Installationsinstruktioner til terminalblokkeafdækningen findes i temperaturkompensationsdækslet monteringssæt (1B30047G01).

Gruppe 4 -personlighedsmodulet tilvejebringer en terminalbloktemperaturmålingsfunktion med følgende specifikationer:

• Prøveudtagningshastighed=600 msec, maksimalt

300 msek, typisk

• Opløsning=+/- 0. 5 grad (+/- 0. 9 grad F)

• Nøjagtighed {{0}}/- 0. 5 grader over en 0 grader til 70 graders rækkevidde

(+/- 0. 9 grad F Over en 32 graders F til 158 grader F Range)

Tildeling af termoelementskoefficienter:

Brug fanen Instrumentation på punktbyggeren til at vælge feltinstrumenteringstypen (B eller TB, E eller TE, J eller TJ, K eller TK, R eller TR, S eller TS, T eller TT). Ovationssystemet tildeler derefter standard termoelementskoefficienter baseret på den valgte type.

Hvis du tilsidesætter standardkoefficienterne ved at indtaste nye værdier, forbliver de nye værdier, indtil du vælger en anden termoelementstype. Værdierne vender derefter tilbage til standardværdierne for den netop valgte type.
