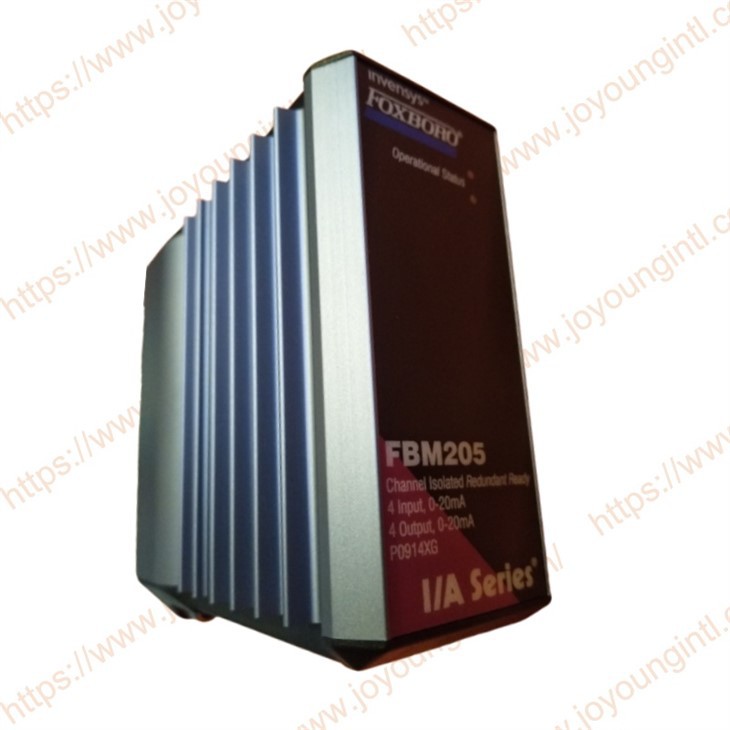

Foxboro FBM205 P0914XG I/O Interface Module

Nøglefunktioner i FBM205 er:

• Fire overflødige 20 Ma DC analoge inputkanaler
• Fire overflødige 20 Ma DC analoge outputkanaler
• Hver input- og outputkanal er galvanisk isoleret
• Kompakt, robust design, der er egnet til indkapsling i klasse G3 (hårde) miljøer
• Udførelse af et analogt input -applikationsprogram, der giver konverteringstid og konfigurerbare muligheder for ændringsgrænser
• Konfigurerbare indstillinger i modulerne til output-sikkerhed inkluderer fejlsikker handling
• Høj nøjagtighed opnået af Sigma-Delta-datakonverteringer for hver kanal
• Opsigelsesforsamlinger (TAS) til lokalt eller eksternt forbindelsesfeltledninger til FBM205
• Overflødig loopkraft på FBM -drevne sendere
• 3- Tier -termineringssamling for pr. Kanal internt og/eller eksternt loop -drevne sendere.

Fbm2 0 5, 0 til 2 0 Ma I/O -interface (overflødig) indeholder fire overflødige 0 til 20 Ma DC -analoge inputkanaler og fire overflødige 0 til 20 Ma DC analog output kanaler. Input/output er galvanisk isoleret fra andre kanaler og jord.

Et overflødigt par af modulerne kombineres for at tilvejebringe redundans på Fieldbus -modulet (FBM) niveau med felt I/O kablet til en fælles termineringsenhed (se figur 1). Hvert modul forsøger uafhængigt at holde output (er) til dets specificerede outputværdi (er), og hver rapporterer uafhængigt af dens observerede værdi af inputene.

En overflødig analog input og overflødig analog outputblok i kontrolsoftwaren validerer hvert input og output sammen med information til/fra modulet.

En overflødig analog outputfunktionsblok, AOUTR, bruges til hvert overflødigt par output. Aoutr -blokken håndterer output skriver og initialiseringslogik for de overflødige kanaler. På hver udførelsescyklus af AOUTR -blokken sendes identisk output til begge moduler, der fuldt ud udøver feltbussen og det logiske kredsløb for hvert modul. Når der registreres en fiasko i et af modulerne, køres dens output til 0 MA, og den tilsvarende kanal i det gode modul fortsætter automatisk at levere den korrekte strøm til udgangsstrømsløjfen.

En overflødig analog inputfunktionsblok, AINR, bruges til hvert overflødigt par input. AINR -blokken håndterer input læser og initialiseringslogik for de overflødige kanaler. På hver udførelsescyklus af AINR -blokken sendes identiske læsninger til begge moduler, der fuldt ud udøver feltbussen og logikkredsløbet for hvert modul.

Hver inputkanal accepterer en analog sensorindgang, såsom en 4 til 2 0 MA-sender eller en selvdrevet 4 til 20 Ma kilde. Hver outputkanal driver en ekstern belastning og producerer en 0 til 20 Ma -udgang. Sendereffekt fra hvert modul er diode eller vil sammen i den overflødige adapter for at sikre overflødig strøm. Mikroprocessoren af ​​hvert modul udfører det analoge I/O -applikationsprogram plus sikkerhedsrutiner, der validerer FBM's sundhed.

Indgangskanalindstillinger inkluderer et konfigurerbart valg af integrationstid pr. Modulbasis. Input Channel Security forbedres ved at redundant, der driver indgangsstrømsløjfen fra strømforsyning pr. Kanal i hvert modul af parret.

Konfigurerbare indstillinger i modulerne til output-sikkerhed inkluderer fejlsikre handling (hold/fallback), analog output fail-sikker tilbagefaldsdata (pr. Kanalbasis), feltbus fail-sikker aktivering og feltbus fail-sikker forsinkelsestid. Indstillingen Analog Output Fail-Safe Fallback skal indstilles til 0 MA-output. Dette fjerner en af ​​paret med overflødige outputkanaler fra service til påviselige problemer, såsom et modul, der ikke korrekt modtager output, skriver eller ikke består sikkerhedstest på FBM Microprocessor skriver til output -registre. Indstilling af den analoge output Fail-Safe Fallback Data-indstilling for 0 MA-output minimerer også muligheden for et "FAIL High" -resultat.
