Produktintroduktion

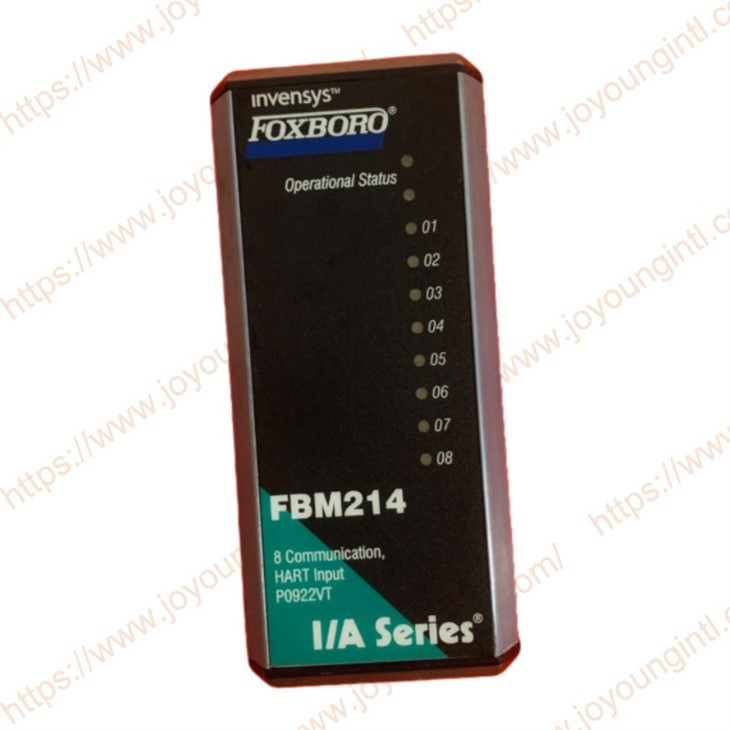

FBM214 P0922VT HART Communication Input Interface Module giver otte indgangskanaler, der hver accepterer et 4 til 20MA analogt signal eller et digitalt HART -signal, der er overlejret på et 4 til 20 Ma analog indgangssignal.
Tekniske specifikationer
|
Mærke |
Foxboro |
|
Model |
FBM214 |
|
Delnummer |
P0922VT |
|
Beskrivelse |
Kommunikationsindgangsgrænseflademodul |
|
Oprindelse |
De Forenede Stater |
|
Dimension |
15*15*6 cm |
|
Vægt |
0. 34 kg |
Produktoplysninger
FBM214 HART -kommunikationsinputgrænseflademodulet indeholder otte 4 til 20 Ma -gruppe isolerede analoge inputkanaler. FBM214 understøtter enhver blanding af standard 4 til 20 Ma -enheder og Hart -enheder. FBM214 fungerer som en HART Communications Field Device Host, hvilket gør det muligt for I/A -seriens system at anmode om og modtage to digitale meddelelser pr. Sekund fra feltenheden. Den meddelelsesovergangskapacitet kan bruges til at understøtte Hart Universal, Common Practice og enhedsspecifikke kommandoer, men ikke burst-kommunikationstilstand. Disse kommandoer implementeres ved hjælp af den intelligente feltenhedskonfigurator (IFDC - Se PSS 21S -8 A3 B3 for detaljer). FBM214 tilvejebringer en fælles isoleret strømforsyning til at drive alle otte kanaler. Valgfrit kan kanalerne drives af en ekstern strømforsyning. Når der bruges en fælles ekstern strømforsyning med to eller flere kanaler, kræves et kabelbalun -modul for at forhindre kanalkrydset.
Kompakt design
FBM214 har et kompakt design med en robust ekstruderet aluminiumsudvendigt til fysisk beskyttelse af kredsløbene. Indkapslinger, der er specielt designet til montering af FBM'erne, giver forskellige niveauer af miljøbeskyttelse, op til barske miljøer pr. ISA Standard S71.04.
Høj nøjagtighed
For høj nøjagtighed indeholder modulet en SigMadelta -konverter, der kan give nye analoge inputværdier for hver kanal hver 100 millisekunder.
Visuelle indikatorer
Lysemitterende dioder (LED'er) inkorporeret i fronten af modulet giver visuel indikation af modulets operationelle status og kommunikationsaktivitet på kanalerne.
Kabel Balun -modul
Kabel Balun -modulet bruges til at opretholde digital kommunikationslinjebalance for Hart -sender til FBM -løkker, der er drevet fra en fælles ekstern strømforsyning. Denne strømning forbinder effektivt en linje af hver løkke sammen. Uden Baluns, i hver så drevet loop, ville den almindelige forbindelse ved den eksterne strømforsyning forårsage nær End Crosstalk i systemets ende af Loop Wiring -kablet. Loops, der bruger FBM intern strømkilde, kræver ikke baluns.
Kabel Balun -modulet indeholder flere Baluns. Et Balun -segment er forbundet med hver sløjfe, der er drevet fra en ekstern strømforsyning pr. Diagram ovenfor. Der er et kabel Balun -modul.
| Modulmodel | Modul del nr. | Antal baluns i modulet |
| CBM -4 | P0903SV | 4 |
Afslutningsforsamlinger
| FBM -type | Indgangssignal | TA -delnummer | Afslutning | TA -kabel | TA -certificering | |
| PVC(a) | Pa(a) | Slags(b) | Slags(c) | Slags(d) | ||
| FBM214 | 8 inputkanaler, 4 til 20 Ma analogt signal, alene eller med HART -signal overlejret | P0916BX P0926EA | P0926TD |
C Rl |
1 | 1, 2 |
) 5}} grad (-4 til +158 grad f). Pa (A) type (B)
(b) c=ta med kompressionsterminaler; Rl=TA med ringlugterminaler. Type (c)
(c) Se tabel 2 for kabeldelnumre og specifikationer. Type (d)
(d) Se tabel 1 for certificeringsdefinitioner for opsigelsesmontering.
Tabel 1. Kabler Typer og delnumre
|
Kabellængde m (ft) |
Type 1 P/PVC (A) |
Type 1 H/XLPE (B) |
Kabellængde m (ft) |
Type 1 P/PVC (A) |
Type 1 H/XLPE (B) |
| 0.5 (1.6) | P0916DA | P0916VA | 10.0 (32.8) | P0916DE | P0916VE |
| 1.0 (3.2) | P0916DB | P0916VB | 15.0 (49.2) | P0916DF | P0916VF |
| 2.0 (6.6) | P0931RM | P0931RR | 20.0 (65.6) | P0916DG | P0916VG |
| 3.0 (9.8) | P0916DC | P0916VC | 25.0 (82.0) | P0916DH | P0916VH |
| 5.0 (16.4) | P0916DD | P0916VD | 30.0 (98.4) | P0916DJ | P0916VJ |
