Produktintroduktion

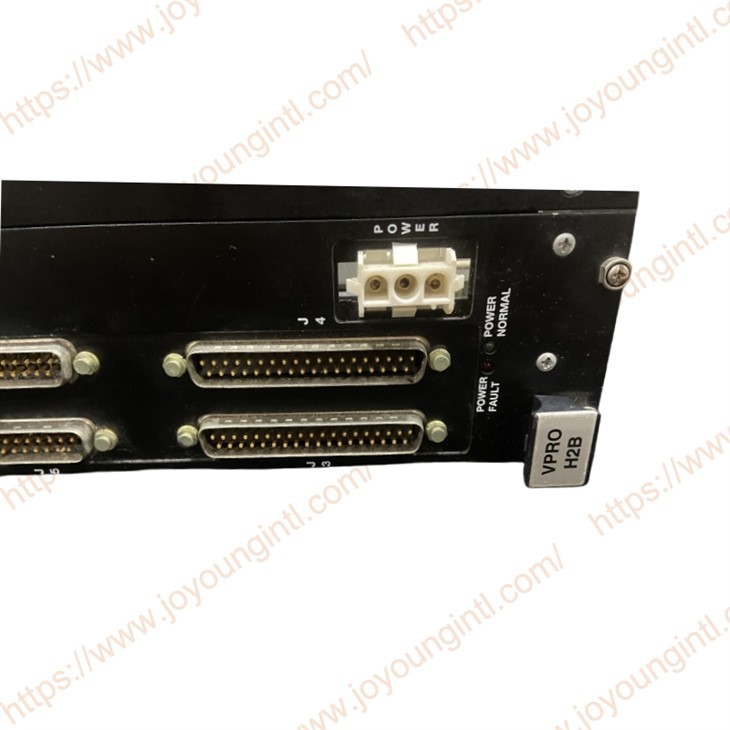

Bestyrelsen for nødsituationsturbinebeskyttelse (IS215VPROH2B) og tilknyttede terminalbestyrelser (TPRO og TREG) giver et uafhængigt beskyttelsessystem for nødsituation. Beskyttelsessystemet består af tredobbelt overflødige IS215VPRO -tavler i et modul adskilt fra turbinekontrolsystemet, der kontrollerer tripsolenoider gennem Treg.IS215VPRO har også enEthernet -forbindelse til IonetKommunikation medKontrolmoduler.
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS215VPROH2B |
| Delnummer | IS215VPWRH2AC |
|
Beskrivelse |
Mark Turbine Protection Board
|
|
Oprindelse |
USA |
|
Dimension |
35*35*20 cm |
|
Vægt |
1,35 kg |
Produktoplysninger
Den originale IS215VPROH1A er blevet erstattet af den funktionelt ækvivalente TOIS215VPROH1B. IS215VPROH1A og IS215VPROH1B understøtter et andet Treg -kort, der er drevet fra IS215VPRO -stik J4. IS215VPROH2B er en lavere effektversion af IS215VPRO, der udelader støtte til det andet Treg -bord. Ansøgninger, der bruger et andet Treg -kort tilsluttet J4, skal bruge IS215VPROH1A eller IS215VPROH1B, ikke IS215VPROH2B.
Produkt installation:
At installere V-type kort
1. Tænd VME I/O -processorstativet.
2. Skub i tavlen og skub de øverste og nederste håndtag ind med dine hænder for at sætte sine kantstik.
3. Spænd de fangede skruer øverst og bunden af frontpanelet.
4. Start VME -racket, og kontroller diagnostiske lys øverst på frontpanelet.
Produktdrift:
Hovedformålet med beskyttelsesmodulet er Emergency Overshreed (EOS) beskyttelse af turbinen ved hjælp af tre IS215VPRO -tavler. Derudover har IS215VPRO backup-synkroniseringskontrolbeskyttelse, tre analoge strømindgange og ni termoelementindgange, primært beregnet til beskyttelse af udstødning over temperatur på gasturbiner.
Beskyttelsesmodulet er altid tredobbelt overflødigt med tre helt separate og uafhængige IS215VPRO -tavler, der hedder R8, S8 og T8 (oprindeligt navngivet X, Y og Z). Enhver en af disse plader kan tændes og udskiftes, mens turbinen kører uden at bringe beskyttelsessystemet i fare. Hvert bestyrelse indeholder sin egen I/O -interface, processor, strømforsyning og Ethernet Communications (IONET) til Mark VI -controlleren.
Kommunikationen tillader påbegyndelse af testkommandoer fra controlleren til beskyttelsesmodulet og overvågning af EOS -systemdiagnostik i controlleren og på operatørgrænsefladen. Kommunikation er bosiddende på IS215VPRO -bestyrelsen. IS215VPRO -kortet har en VME -grænseflade, der tillader programmering og test i et VME -rack. Imidlertid neutraliseres bagplanen, når den tilsluttes beskyttelsesmodulet for at eliminere enhver kontinuitet mellem de tre uafhængige sektioner.
