Beskrivelse
Tekniske parametre
Produktintroduktion
IS215VCMIH2B VME Bus Master Controller bruges til Mark VI -serien af gasturbinstyringssystemer. Det fungerer som kommunikationsgrænsefladen mellem controlleren og I/O -tavlerne og med Ionet System Control Network, administrerer VME -bussen i kontrollen og I/O -stativerne og er ansvarlig for ID -styring af alle tavler i stativet og deres tilknyttede terminalplader.
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS215VCMIH2B |
| Delnummer | IS200VCMIH2BCC |
|
Beskrivelse |
Mark VI VME Bus Master Controller (VCMI) Board
|
|
Oprindelse |
USA |
|
Dimension |
30*20*10 cm |
|
Vægt |
0. 35 kg |
Produktoplysninger

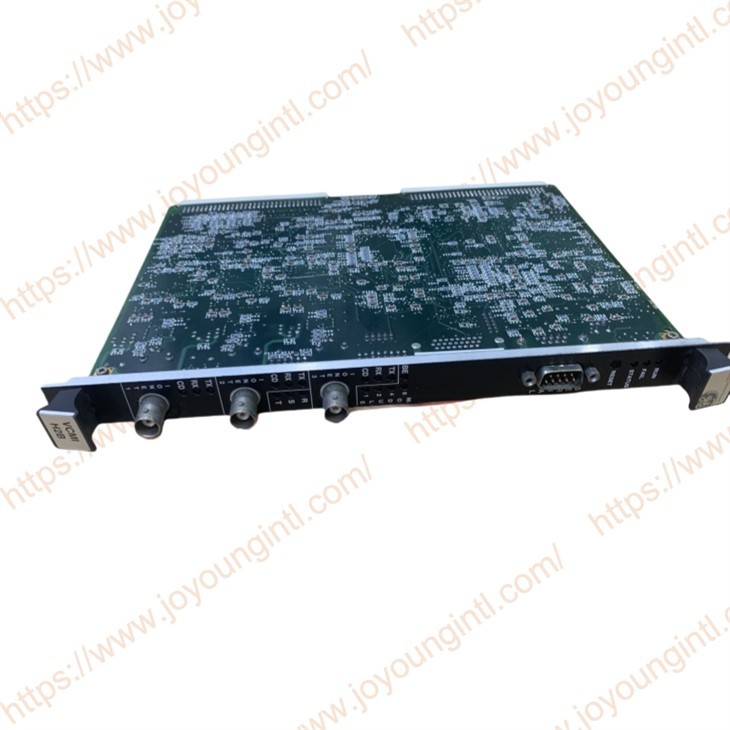

IS215VCMIH2B Udseendstruktur:
Frontpanel: Der er fire portforbindelser, inklusive 1 serielle port og 3 ionet -stik. Der er tre LED -indikatorer over hvert ionet -stik, mærket "TX", "RX" og "CD". Der er også fire lysdioder mærket 1, 2, 4 og 8, og en LED-indikator mærket kørsel/fiasko/status placeret over nulstilling af trykknap. Panelet er forbundet til bundkortet med skruer.
Circuit Board: Der er to bagplaner, en 12- pin lodret mandstik (P5) og flere stik lavet af ledende prikker ved hjælp af komponenter som integrerede kredsløb, modstande, kondensatorer og dioder. Der er tre transformere nær kanten af frontpanelet og mere end fyrre induktorperler.
Frontpanel: Der er fire portforbindelser, inklusive 1 serielle port og 3 ionet -stik. Der er tre LED -indikatorer over hvert ionet -stik, mærket "TX", "RX" og "CD". Der er også fire lysdioder mærket 1, 2, 4 og 8, og en LED-indikator mærket kørsel/fiasko/status placeret over nulstilling af trykknap. Panelet er forbundet til bundkortet med skruer.
Circuit Board: Der er to bagplaner, en 12- pin lodret mandstik (P5) og flere stik lavet af ledende prikker ved hjælp af komponenter som integrerede kredsløb, modstande, kondensatorer og dioder. Der er tre transformere nær kanten af frontpanelet og mere end fyrre induktorperler.
VCMI -konfiguration:
|
Parameter
|
Beskrivelse
|
Valg
|
|
Systemgrænser
|
Aktivér eller deaktiver alle systemgrænser
|
Aktivér, deaktiver
|
|
Ps _ grænse1
|
± strømforsyningsgrænser for P5, P15, N15 i %
|
0 til 10
|
|
Ps _ grænse2
|
± strømforsyningsgrænser for P12, N12, P28, N28 i procent
|
0 til 10
|
|
Pwrbuslimits
|
Aktivér eller deaktiver Power Bus Diagnostics
|
Aktivér, deaktiver
|
|
125 Vbushlim
|
Høj grænse for 125 V DC -bus i volt
|
0 til 150
|
|
125 vbusllim
|
Lav grænse for 125 V DC -bus i volt
|
0 til 150
|
|
125 VBUSGLIM
|
Lav volt til jordgrænse for 125 V DC -bus (Diagnostic)
|
0 til 150
|
|
J3 Power Monitor
|
PDM -skærm
|
Tilsluttet, ikke tilsluttet
|
|
Logik _ i _1
|
Først af 12 logiske input - Board Point Signal
|
Point Edit (input bit)
|
|
Logik _ in
|
Konfigurerbar vare
|
Brugt, ubrugt
|
|
P 125_ grd
|
P125 med hensyn til jorden - Board Point Signal
|
Point Edit (input float)
|
|
Inputtype
|
Type analog input
|
Brugt, ubrugt
|
|
Lav _ input
|
Indgangsvolt til lav værdi
|
-10 til +10
|
|
Lav _ værdi
|
Inputværdi i ingeniørenheder ved lav MA
|
-3. 4082e +038 til 3.4028e +038
|
|
Høj _ input
|
Indgangsvolt til høj værdi
|
-10 til +10
|
|
Høj _ værdi
|
Inputværdi i ingeniørenheder ved høj MA
|
-3. 4082e +038 til 3.4028e +038
|
Produktalarmer
|
Fejl
|
Fejlbeskrivelse
|
Mulig årsag
|
| 1 |
SOE -overskridelse - Sekvens af overskridelse af begivenhedsdata
|
VCMI modtager ikke SOE -poster. En VCMI -firmwarefejl kan sjældent producere en falsk FC 1 under effekten ved initialisering.
|
| 2 |
Flashhukommelse CRC -fiasko
|
Oard Firmware -programmeringsfejl (bestyrelsen går ikke online)
|
| 3 |
CRC -svigt tilsidesætter er aktiv
|
Oard Firmware -programmeringsfejl (Board har lov til at gå online)
|
| 4 |
Vagthundkredsløb er ikke bevæbnet
|
Board Firmware Programmeringsfejl (Bestyrelsen har lov til at gå online)
|
| 16 |
Kontrol af systemgrænse er deaktiveret
|
Systemkontrol blev deaktiveret ved konfiguration
|
| 17 |
Board ID -fejl
|
Mislykket ID -chip på VME I/O -tavlen
|
| 18 |
J3 ID -fejl
|
Ailed ID -chip på stik J3 eller kabelproblem
|
| 24 |
Firmware/hardware uforenelighed
|
NVALID Terminal Board tilsluttet VME I/O -bestyrelsen
|
| 25 |
Bestyrelsesindgange er uenige med den stemte værdi
|
Et problem med input. Dette kan være enheden, ledningen til terminalpladen, terminalpladen eller kablet.
|
| 30 |
ConfigCompatCode mismatch; Firmware: #, Tre: #
Konfigurationskode til kompatibilitet, som firmwaren
forventer er anderledes end hvad der er i TRE -filen for
dette bord
|
Der er installeret en TRE -fil, der er uforenelig med firmwaren på I/O -kortet. Enten skal TRE -filen eller firmwaren ændres. Kontakt fabrikken.
|
