IS220pprah1a er en General Electric (GE) Turbine Protection I/O Pack, en del af Mark VI -serien. Det er designet specifikt til turbinekontrolapplikationer og giver en højhastighedsprofibus DP-grænseflade til at oprette forbindelse til GE Speedtronic Mark Vie Turbine Control System.
Tekniske specifikationer
|
Fremstille |
GE (General Electric)
|
|
Model |
IS220PSFDH1A |
| Delnummer | IS220PSFDH1A |
|
Beskrivelse |
Mark VI flamme detektor strømforsyning |
|
Oprindelse |
De Forenede Stater |
|
Dimension |
18*18*8 cm |
|
Vægt |
0,35 kg |
Produktoplysninger

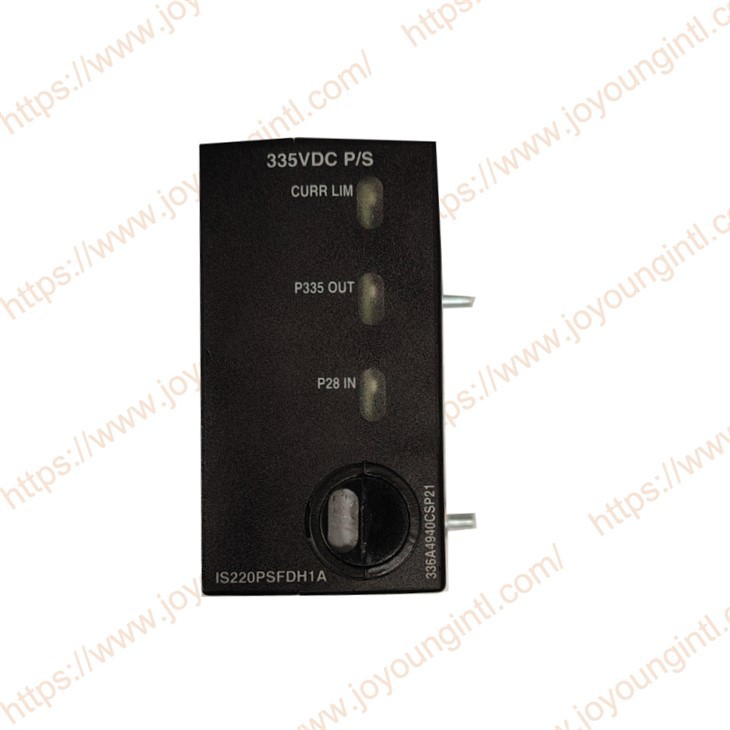

Flame Detector Power Supply Supply (IS220PSFDH1A) -pakken monteres typisk over den primære gasturbineturbeskyttelsesbestyrelse (TRPG). Kildeffekten er 28 V DC fra en Power Distribution Board (JPDL). Outputet er vurderet til 335 V DC, 5 Ma. Tre strømforsyninger er forbundet til J3, J4 og J5 af TRPG i en diode-ordered, TMR-konfiguration for at tænde op til otte flammedetektorer. Hver forsyning kan drive alle otte flammedetektorer, hvis de to andre strømforsyninger mislykkes.
De vigtigste funktioner i pakken inkluderer:
• Konvektionskøling - Ingen kølingsventilatorer brugt
• Omgivelsestemperaturområdet er -30 til +65 ºC (-22 til +149 ºF)
• 28 V DC -indgang ± 5% (26,6 til 29,4 V DC)
• Ureguleret output varierer med input ± 5% (318 til 352 V DC)
• 1700 V DC Isolation
• Output Overspændingsbeskyttelse
• Testpunktpar for at overvåge dæmpet 335 V DC -output
• Tre diagnostiske LED'er
• Udgange kan være diodebeskyttet med en ekstern diode.
• Udgangsstrømgrænse ved 7 Ma DC
• Blød start Hot Swap -indgangsgrænser Inrush -strøm til 550 Ma Peak.
• Inputfiltreringsgrænser emissioner og reducerer følsomheden til input interferens
PSFD viser tre status -LED'er:
• Aktuel grænse, rød, DS3-aktiveres ved 6-7 Ma.
• P335 ud, grøn, DS2 - højspænding kan være til stede ved output. Et præcist spændingsniveau kan ikke skelnes fra denne LED.
• P28 in, Green, DS1 - Spænding er til stede ved input. Et præcist spændingsniveau kan ikke skelnes fra denne LED.
Input- og output -LED'er angiver ikke noget bestemt spændingsniveau og kan blot angive tilstedeværelsen af input- eller udgangsspænding. Tilsvarende er den nuværende LIRD kun til indikation og giver ikke en måling af overstrømsstørrelsen. Den aktuelle grænse LED er i serie med signalstien for aktiveringssignalet. Hvis den aktuelle grænse -LED'er mislykkes åbent, omgår et kredsløb LED'en, og begrænseren fortsætter med at fungere.
--- At installere PSFD-pakken
1. Monter sikkert TRPG og installer monteringspladen til PSFD. Denne montering er typisk på øverste niveau over TRPG. For at undgå risikoen for elektrisk stød skal monteringsanlægget forbindes til chassisjorden, typisk Fe (feltjord).
2. Sikker mekanisk PSFD ved hjælp af de gevindstifter på huset. Stifterne glider ind i monteringsbeslagene på monteringspladen.
3. Tilslut 335 V DC -kablet mellem PSFD 2x2 -stikket P2 og J3, J4 eller J5 på TRPG.
4. Påfør 28 V DC -strøm på pakken ved at tilslutte 1x3 -stikket P1 på siden af pakken. Det er ikke nødvendigt at indsætte dette stik med strømmen fjernet fra kablet, da I/O-pakken har iboende soft-start-kapacitet, der kontrollerer den aktuelle INRush på strømpåføring.
