Produktintroduktion
Tekniske specifikationer
|
Fremstille |
GE(GENERAL ELECTRIC)
|
|
Model |
IS220PTURH1A |
|
Beskrivelse |
Primært turbinebeskyttelsesmodul |
| Kommunikationsgrænseflade | Dobbelt 10/100 Mbps fuld-Duplex Ethernet |
| Diagnose indikation | LED-statusindikatorlys |
|
Oprindelse |
USA |
|
Dimension |
18*18*8 cm |
|
Vægt |
0,35 kg |
Produktdetaljer

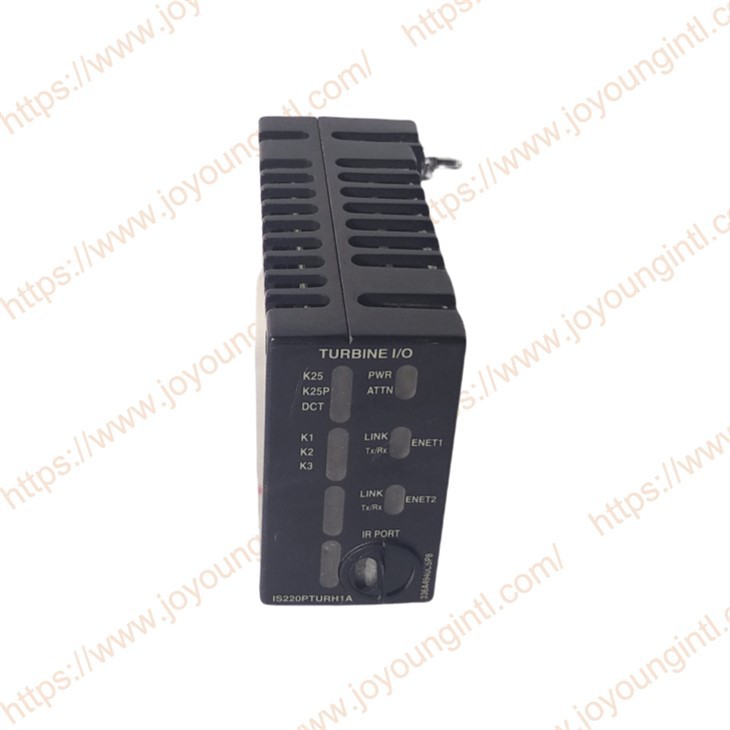

vælg IS220PTURH1A
Hovedfunktioner
Aktivering af primær turbinebeskyttelse: DenIS220PTURH1APrimært turbinebeskyttelsesmodul er udstyret med indbygget-beskyttelseslogik. I tilfælde af overhastighed, overophedning, unormale vibrationer osv., under driften af møllen, kan den hurtigt udsende et "Trip"-signal for at opnå nødstopbeskyttelse og derved forhindre skade på udstyr eller sikkerhedsuheld.
Administration af kommunikationsgrænseflader: Gennem to 100 Mbps fuld-duplex Ethernet-porte opnås en effektiv forbindelse med kontrolnetværket, og kommunikation kan etableres med et eller to Ethernet-netværk.
Realtidsdataopsamling og -behandling: Den er i stand til at indsamle vigtige operationelle parametre såsom hastighed, tryk og temperatur fra sensorer på-stedet, hvilket muliggør statusfeedback i-realtid.
Systemintegration og statusfeedback: Via LED-indikatorer eller kontrolsystemfeedbackdata kan nøgleinformation såsom netværk, status og strømforsyning vises intuitivt.
Kompatibilitet og modulopbygget design: Kompatibel med Mark VIe kontrolarkitekturen, den kan bruges sammen med klemkort (såsom TTURH1C) og andre beskyttelsesmoduler.
Nøglefunktioner
Primært turbinebeskyttelsesmodul IS220PTURH1A
1. Realtidsovervågning af-nøgledriftsparametre
IS220PTURH1A Primary Turbine Protection Module kan kontinuerligt indsamle kritiske signaler fra turbinen, såsom hastighed, temperatur, tryk og vibrationer. Gennem realtidsovervågning kan systemet straks identificere potentielle risici, når parametre afviger fra det normale, og derved forhindre overbelastning af udstyr eller unormal drift.
2 . Udløs hurtigt nødstopbeskyttelse (Trip).
IS220PTURH1A Primært turbinebeskyttelsesmodul er udstyret med primær turbinebeskyttelseslogik. Når den registrerer farlige forhold såsom overhastighed, overophedning, ng eller unormale vibrationer, kan den udløse Trip-signalet inden for millisekunder, hvilket øjeblikkeligt stopper turbinedriften for at forhindre beskadigelse af udstyr og forekomsten af sekundære ulykker.
3.Isolation kontrol og beskyttelse kanal
IS220PTURH1A Primary Turbine Protection Module adskiller beskyttelseslogikken fra den almindelige kontrollogik gennem en uafhængig beskyttelsesbehandlingskanal. Selvom hoved-CPU'en eller systemet på øverste-niveau har kommunikationsabnormiteter, kan beskyttelsesmodulet stadig uafhængigt fuldføre sikkerhedsnedlukningshandlingen og derved forbedre pålideligheden af hele systemet.
4. Flere netværksredundanser og tilstandsfeedback
Modulet har to Ethernet-grænseflader, der sikrer, at beskyttelsesstatussen i tilfælde af netværksfejl eller forbindelsesabnormiteter straks kan tilbageføres til kontrolcenteret og operatørerne, hvorved operatørerne i første omgang kan indhente alarmoplysninger og træffe tilsvarende foranstaltninger.
5. Reducer risikoen for sekundær skade på udstyr
Med præcis tærskelovervågning og udløsningsstrategier kan IS220PTURH1A hurtigt gribe ind i det tidlige stadie af en ulykke og forhindre mindre fejl i at eskalere til alvorlig udstyrsskade eller produktionsstophændelser, og derved sikre den langsigtede stabile drift af turbinen og relaterede systemer.
6 . Støt systemvedligeholdelse og sikkerhedsbeslutninger-
Det primære turbinebeskyttelsesmodul IS220PTURH1A giver LED-statusindikation og datatransmissionsfunktioner, hvilket gør det muligt for vedligeholdelsespersonale at forstå status for beskyttelsesmodulet og historiske begivenheder, hvilket letter formuleringen af vedligeholdelsesplaner, optimering af driftsstrategier og reducerer sikkerhedsrisici ved kilden.
FAQ
Q: Almindelig fænomen:
Et "tab af beskyttelseshastighedssignal" eller en lignende alarm vises i kontrolsystemet, dvs.
Modulet er ikke i stand til at registrere lav-hastighed eller nul-hastighedsforhold.
Den falske detektering af en overdreven fejl førte til en uventet nedlukning.
A: Forslag til fejlfinding:
Kontroller afskærmningen og jordforbindelsens integritet af det magnetiske pickup-kabel, samt layoutet af signalledningerne og strømledningerne for både de bevægelige og statiske komponenter. Undgå parallelle ledninger for at forhindre interferens.
Q: Almindelig fænomen:
Kontrolstationen angiver, at IO Pack-kommunikationen er udløbet.
Modulets statusindikator blinker eller lyser ikke.
Beskyttelsesfunktionen fejler, eller styringen er afbrudt.
A: Forslag til fejlfinding:
Kontroller Ethernet-kablet, portforbindelsesstatus, og switch-konfiguration for at bekræfte, om SFP/RJ45-portene fungerer korrekt; I redundante netværkssystemer skal du kontrollere, om linkskiftet er korrekt.
Q: Almindelig fænomen:
Statusindikatoren "Permanent fejl" er tændt.
Strømforsyningen er stabil, men modulet kommer ikke i normal drift.
Diagnosesoftwaren kan ikke genkende modulet.
A: Inspektionsforslag:
Kontroller de specifikke fejlkoder i Mark VIe-statustabel/diagnoselog for at afgøre, om det er en modulhardwarefejl eller forårsaget af eksterne faktorer.
