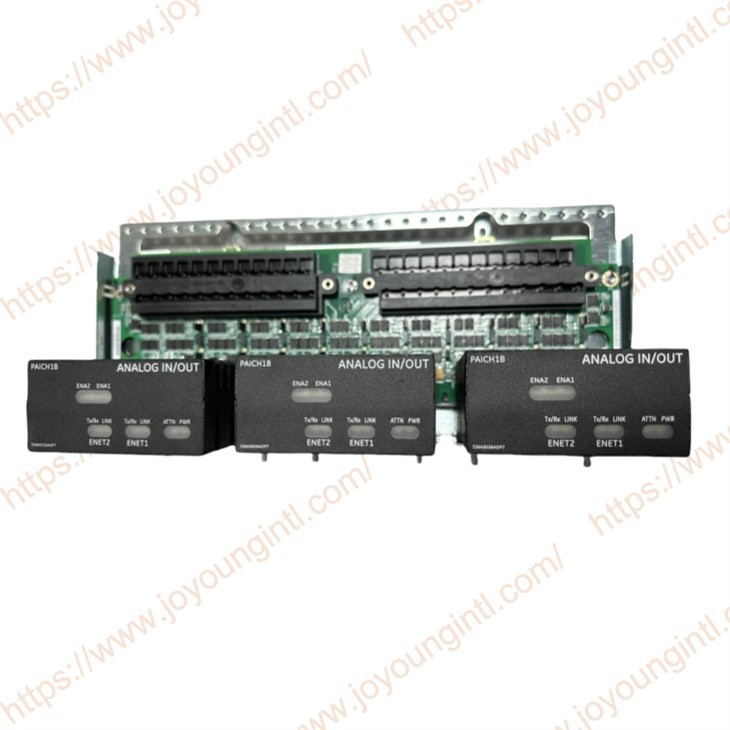

IS200TBAIH1C er et TBAI -analogt input/output -modul fra GE Mark VI Speedtronic -serien. Det bruges hovedsageligt til præcise dataindsamlings- og kontrolapplikationer og spiller en rolle i gasturbinen, dampturbinen og andre relaterede industrielle kontrolsystemer.
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IS230tnaih2c |
| Delnummer | IS200tbaih1ced |
|
Beskrivelse |
VAIC Analog input/output
|
|
Oprindelse |
De Forenede Stater |
|
Dimension |
30*20*6 cm |
|
Vægt |
0. 35 kg |
Produktoplysninger
TBAI -terminalbestyrelsen samarbejder med VAIC og understøtter simplex- og TMR -applikationer. En eller to TBAI'er kan forbindes til VAIC. I TMR -systemer er TBAI kablet til tre VAIC -tavler.
|
Terminal Board Revision
|
VAIC Styrelse Revision
|
|
Tbaih1a
|
Vaich1c
og tidligere
|
|
Tbaih1b
|
Vaich1c
og tidligere
|
|
Tbaih1c
|
Vaich1d
og senere
|
|
Tbaih2c
|
Vaich1c
og tidligere
|
Modulinstallation
Tilslut input- og udgangsledningerne direkte til to I/O -terminalblokke monteret på terminalpladen. Hver blok holdes nede med to skruer og har 24 terminaler, der accepterer op til #12 AWG -ledninger. Et skjoldterminalfastgørelsespunkt er placeret ved siden af hver terminalblok.
Modulkonfiguration
Terminal Board er konfigureret af jumpere. For placeringen af disse jumpere, se installationsdiagrammet. Jumpervalgene er som følger:
• Jumpere J1A gennem J8A Vælg enten aktuelle input eller spændingsindgang.
• Jumpere J1b gennem J8B vælger, om afkastet er forbundet til fælles eller er
Venstre åben.
• Jumpere J9A og J10A vælger enten 1 Ma eller 20 Ma indgangsstrøm.
• Jumpers J9B og J10B vælger, om returneringen er forbundet til Common eller er tilbage
åben.
• Jumper J 0 indstiller output 1 til enten 20 mA eller 200 mA.
Moduldiagnostik
Diagnostiske tests foretages på terminalen som følger:
• Terminalkortet giver spændingsfaldet over en seriemodstand for at indikere udgangsstrømmen. VAIC opretter en diagnostisk alarm (fejl), hvis en af de to
Output går usundt.
• Hvert kabelstik på terminalpladen har sin egen ID -enhed, der er forhørt af VAIC. ID-enheden er en read-only-chip, der er kodet med det terminal kortsserienummer, bordtype, revisionsnummer og JR, JS, JT Connector placering. Når denne chip læses af VAIC og et uoverensstemmende, oprettes en hardware-inkompatibilitetsfejl.
