Produktintroduktion
Tekniske specifikationer
|
Fremstille |
General Electric (GE) |
|
Model |
IC670MDL640 |
| Varenummer | IC670MDL640 |
|
Beskrivelse |
24 VDC positivt/negativt inputmodul |
|
Oprindelse |
USA |
|
Dimension |
12*12*8 cm |
|
Vægt |
0,55 kg |
Produktdetaljer

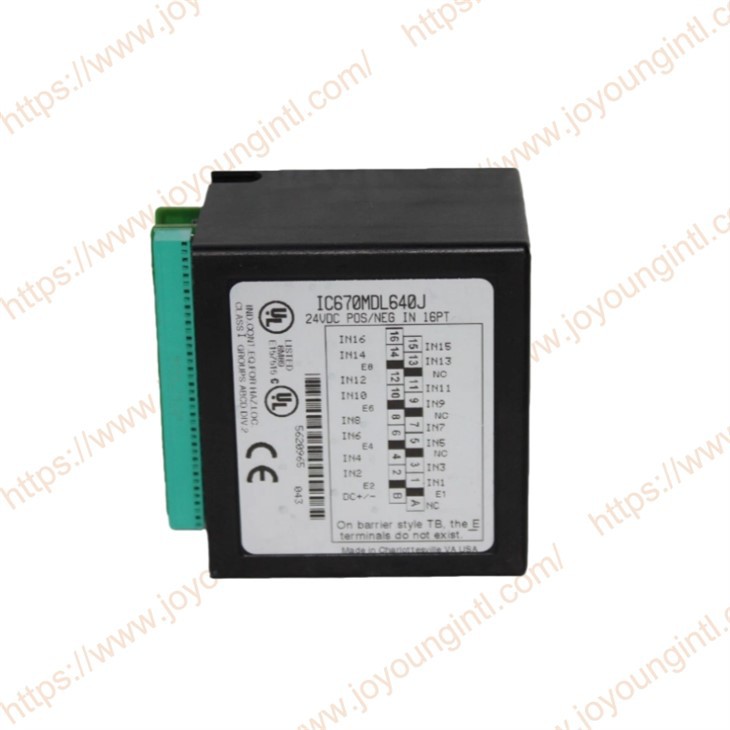

24 VDC positive/negative inputmodulet (IC670MDL640) giver en enkelt gruppe på 16 diskrete inputs, som kan drives af positiv eller negativ logik. Intelligent behandling af dette modul udføres af Bus Interface Unit eller andre steder i systemet. Dette inkluderer konfiguration af funktioner såsom inputstandarder og fejlrapportering. Modulet har 16 bits (to bytes) diskrete inputdata. En businterfaceenhed er påkrævet for at levere disse inputdata til værten og/eller den lokale processor.
Strømkilder: Modulet modtager strøm fra feltprocessoren til at køre sin egen 5-volts logik. En ekstern 24VDC-forsyning er nødvendig for at forsyne inputenhederne.
LED'er: Individuelle LED'er (logisk side), synlige gennem den gennemsigtige del af modultoppen, angiver tænd/sluk-status for hver indgang. PWR-LED'en er tændt, når felt- og backplane-strøm er til stede.
Feltledninger: Følgende illustration viser klemmetildelinger for 24 VDC positiv/negativ indgangsmodul.
Tilslutning til A-klemmerne (mærket NC i diagrammet ovenfor) er valgfri. Terminalblokken med boksklemmer har 25 terminaler til hvert modul, som hver kan rumme en AWG #14 (gennemsnitlig 2,1 mm2 tværsnit) til AWG #22 (gennemsnitlig 0,36 mm2 tværsnit) ledning eller to ledninger op til AWG #18 (gennemsnitlig . 0.86mm2 tværsnit). Når der bruges en ekstern jumper, reduceres ledningskapaciteten fra AWG #14 (2,10 mm2) til AWG #16 (1,32 mm2).
I/O-klemmeblokken med barriereklemmer har 18 klemmer pr. modul. Hver terminal kan rumme en eller to ledninger op til AWG #14 (gennemsnit 2,1 mm2 tværsnit).
I/O-klemmeblokken med stik har et 20--ben han-stik pr. modul. Det tilhørende stik er forstærkerens varenummer 178289–8. Enhver fortinnet kontakt i AMP D–3000-serien kan bruges sammen med stikket (Amp varenummer 1–175217–5 til stikkontakt med høj kontaktkraft til 20–24 gauge (0,20–0,56 mm2) ledninger), 1–175218–5 til stikkontakt med høj kontaktkraft til 16.–256 mm).
