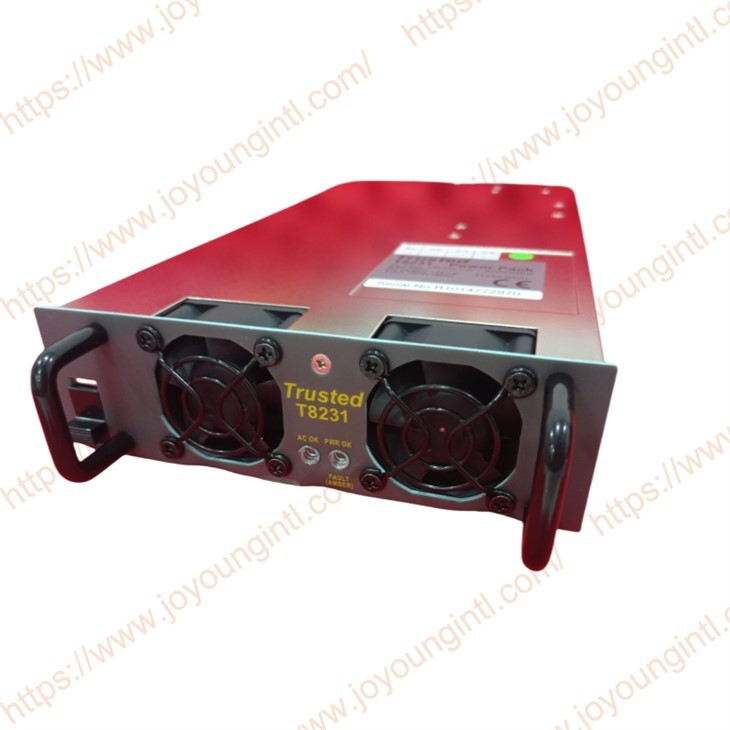

ICS Triplex T8231 Power Pack

Det Trusted® Power System T8231 er en fleksibel strømforsyning med høj densitet designet til at konvertere hovedlinjespændinger på enten 110 VAC eller 240 VAC. Output er enten 24 VDC for betroet produkt eller 28 VDC -justerbar feltkraft.

Det betroede kraftsystem består af en 1U -strømshylde med mekanisk support, der indeholder op til tre 750 W -strømpakker. Power Packs Load Del i konfigurationer ved hjælp af en eller flere strømhylder. Hver Power Pack har en individuel forsyningsforbindelse via et mekanisk tilbageholdt IEC 60320 -typestik. Hver effekthylde kan levere 2250 W strøm eller 1500 W med n +1 redundans fra en enkelt kilde. Flere enheder kan tilsluttes for yderligere krav til kapacitet eller redundans.

Diagnostisk information om strømpakningsstatus leveres via strømporten, der forbinder til bagsiden af ​​krafthylden. Denne enhed overvåger input- og outputbetingelser og rapporterer fra rækkeviddefejl og over-temperatur\/ventilatorfejl ved hjælp af relækontakter. Strømporten tillader også tilslutning af den valgfri rackmonterede effektcontroller til levende konfiguration af udgangsspænding og strøm, der overvåger op til 12 strømpakker i 4 strømhylder.

Funktioner:

• Redundant og n +1 konfigurationer.

• Varm udskiftelige strømpakker.

• Aktuel deling.

• Aktuel begrænsning.

• Korrektion af effektfaktor.

• Diagnostiske kontakter.

• Konfigurerbar udgangsspænding.

• Input\/output Fail Diagnostics pr. Power Pack.

Et par parenteser monteret i en 19 tommer ramme understøtter op til 4 strømhylder.

Strømpakker er spaltet ind i 1U -strømningshylden med den første strømpakke i højre slot. Hver effektpakke leverer 750 W (31,25 A ved 24 VDC) til DC -udgangen på strømhylden.

Krafthylden er designet til at fungere som et nøgleelement i et komplet distribueret kraftsystem.

Denne krafthylde kan rumme op til tre strømpakker, giver fysisk beskyttelse og en række alarm- og kontrolfunktioner.

Strømshylden kan levere op til 1500 W af N +1 Redundant effekt eller op til 2250 W total effekt afhængigt af konfiguration af strømpakker. Fire stablede strømhylder kan give op til 9000 W total effekt.
