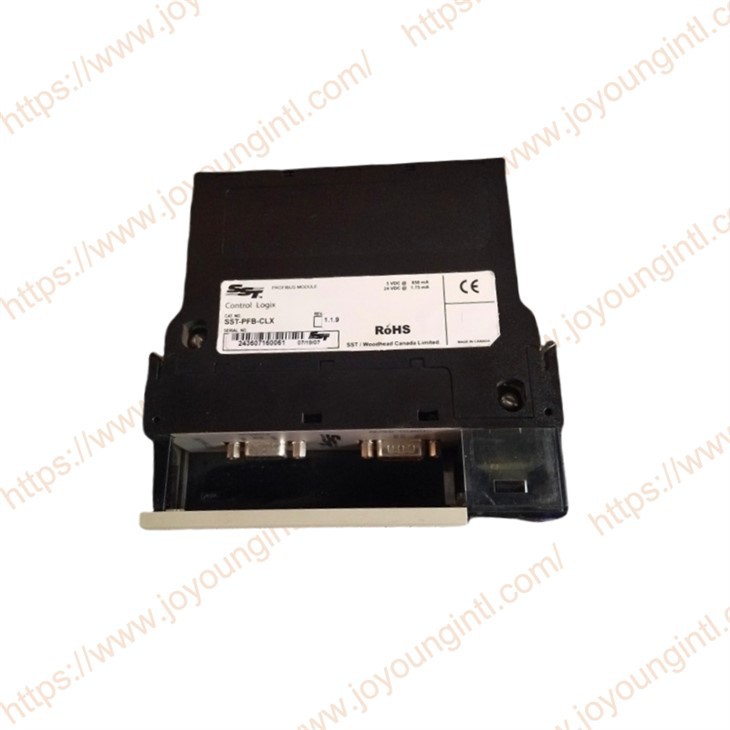

MOLEX SST SST-PFB-CLX-scannermodul

SST-PFB-CLX Profibus DP Remote I/O Scanner Module giver hurtig, pålidelig datakommunikation, understøtter overvågning og kontrol i realtid- og bruges til at forbinde ControlLogix-controllere med andre enheder såsom fjern-I/O, PLC, sensorer og så videre. Den er kompatibel med flere kommunikationsprotokoller som Modbus, Ethernet/IP, Profibus osv., for at muliggøre dataudveksling og kommunikation med forskellige typer enheder. Allen-Bradley ControlLogix-serien understøtter dette værktøj, som også fungerer med mange mærker og modeller af programmerbare logiske controllere. Du kan integrere det i dit eksisterende automationskontrolsystem for at få systemet til at fungere hurtigere og mere effektivt.

SST-PFB-CLX-RLL er PROFIBUS-scanneren til 1756 (ControlLogix) backplane og Honeywell PlantScape-systemet. Det muliggør kommunikation mellem en CLX-processor og DP-fjern-I/O-enheder på et PROFIBUS-netværk, der fungerer som en PROFIBUS DP-fjern-I/O-scanner. Det:

• Kan scanne op til 125 slaver

• Understøtter og scanner op til 122 ord inputdata og 122 ord outputdata pr. slave

• Kan placeres i ethvert slot i det lokale eller eksterne CLX-chassis. Du kan have op til 8 scannere i et stativ.

• Understøtter alle standard PROFIBUS-baudrater (9600, 19200, 31,25k, 45,45k, 93,75k, 187,5k, 500k, 1,5M, 3M, 6M, 12M)

• Kan håndtere op til 16 klasse 1 og 16 klasse 2 kommandoer samtidigt

• Kan håndtere op til 8 klasse 2-forbindelser (til 8 klasse 2 DPV1-slaver), når der kun bruges DPV1 klasse 2-kommunikation

• Kan fungere som DPV0-slave

• Giver mulighed for samtidig drift af PROFIBUS Master og Slave (maks. 1,5 Mbaud)

• Som master understøtter den maksimalt 1984 bytes inputdata og 1968 bytes outputdata inden for 4 I/O-sider

• Som master understøtter konfigurationer med op til 256 I/O-moduler

SST-PFB-CLX er et PROFIBUS DP-interfacemodul specielt designet til industriel automationskommunikation. Dens funktioner er:

1. PROFIBUS DP Master kommunikationsscanner: Forbinder ControlLogix-controlleren til PROFIBUS-netværket;

2. PROFIBUS DP Slave Station Support: Understøtter slave stations funktioner i specifikke tilstande;

3 . Protokolbrodannelse og distribueret I/O-udvidelse: Opnå problemfri integration af ControlLogix med flere PROFIBUS-enheder fra flere leverandører;

ControlLogix-værtscontroller: Som kontrolkommando;
SST-PFB-CLX-modul: Indsat i 1756-rack (ControlLogix Backplane);
PROFIBUS DP-netværk: Forbinder ekstern I/O, drev, sensorer osv. via det fysiske RS-485-lag;
Konfigurations- og diagnosekanaler: Konfigurationer og-realtidsdiagnostik kan udføres via RS-232 eller softwareværktøjer.







Installationsprocedure:

Følgende procedure beskriver, hvordan du installerer scannermodulet:

1. Du kan, men behøver ikke nødvendigvis, afbryde strømmen, da scanneren understøtter isætning under strøm.

2. Juster printkortet i fuld-størrelse ved hjælp af chassiskortstyrene.

3. Skub modulet ind i chassiset, indtil de øverste og nederste låse går i hak.

4. Sæt PROFIBUS-kablet på.

5. Tænd for tilslutningsafslutningen efter behov.

6. Før kablet ned og væk fra scanneren.

Fjernelsesprocedure:

Følgende procedure beskriver, hvordan du afinstallerer scannermodulet:

1. Du kan, men behøver ikke nødvendigvis, afbryde strømmen, da scanneren understøtter fjernelse under strøm.

2. Fjern alle kabler fra scanneren.

3. Tryk på udløserne i toppen og bunden af ​​modulet, og skub modulet ud af modulåbningen.

PROFIBUS ledninger:

Modulet indeholder et standard DB9-stik, som kan tilsluttes en PROFIBUS-busklemme.

Modulet har ingen indbygget-afslutning.

Hvis du har brug for terminering, kan du bruge en busterminal, der har indbygget-valgbar terminering.
