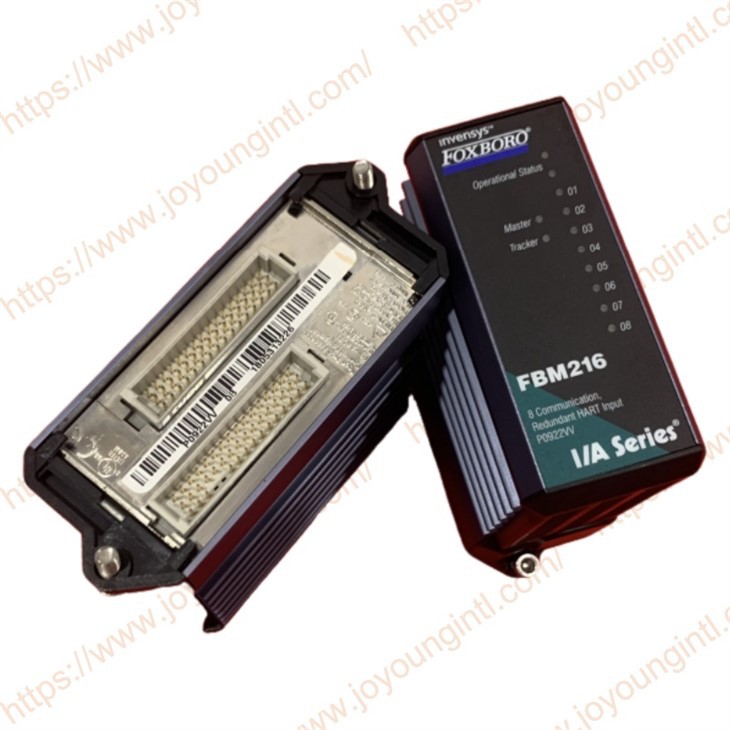

Produktintroduktion
FBM216 P0922VV tilbyder overflødige moduler til otte inputkanaler, der hver accepterer et 4 til 20MA analogt signal eller et Digital Hart® -signal, der er overlejret på et 4 til 20 Ma -analogt signal
Tekniske specifikationer
|
Brand |
Foxboro |
|
Model |
FBM216 |
|
Delnummer |
P0922VV |
|
Beskrivelse |
Kommunikation overflødig inputgrænseflademodul |
|
Oprindelse |
USA |
|
Dimension |
15*15*6 cm |
|
Vægt |
0. 34 kg |
Produktoversigt
FBM216 HART-kommunikation Redundant input interface-modul indeholder otte gruppe-isolerede inputkanaler. FBM216 understøtter enhver blanding af standard 4 til 20 Ma -enheder og Hart -enheder.
Et par moduler kombineres for at tilvejebringe redundans på Fieldbus -modulet (FBM) niveau med feltindgange, der er kablet til en fælles termineringsenhed (se figur 1). I denne konfiguration er den ene FBM216 mesteren, og den anden er trackeren.
FBM216 fungerer som en HART Communications Field Device Host, hvilket gør det muligt for I/A -seriens system at anmode om og modtage to digitale meddelelser pr. Sekund fra hver feltenhed. Den meddelelsesovergangskapacitet kan bruges til at understøtte Hart Universal, Common Practice og enhedsspecifikke kommandoer, men ikke burst-kommunikationstilstand. Disse kommandoer implementeres ved hjælp af den intelligente feltenhedskonfigurator (IFDC - Se PSS 21S -8 A2 B3 for detaljer).
Funktioner
|
1. høj nøjagtighed: For høj nøjagtighed indeholder modulet en SigMadelta -konverter, der kan give nye analoge inputværdier for hver kanal hver 100 millisekunder.
2.Kompakt design: FBM216 har et kompakt design med en robust ekstruderet aluminiums ydre til fysisk beskyttelse af kredsløbene. Indkapslinger, der er specielt designet til montering af FBM'erne, giver forskellige niveauer af miljøbeskyttelse, op til barske miljøer pr. ISA Standard S71.04.
3. Høj pålidelighed: Redundansen af modulparret kombineret med den høje dækning af fejl giver meget høj delsystemtilgængelighedstid. Enten modul kan erstattes uden at forstyrre feltindgangssignaler til det andet modul. Et modul kan fjernes eller udskiftes uden at fjerne feltindretningens afslutningskabling, strøm eller kommunikationskabling.
4. Redundante analoge input: For hver inputoperation sendes identiske læsninger til begge moduler, der fuldt ud udøver feltbussen og logikkredsløbet for hvert modul. Hver inputkanal accepterer en analog sensorindgang eller en selvdrevet 4 til 20 Ma kilde. Enhedstrøm fra hvert modul er diode eller vil sammen i den overflødige adapter for at sikre overflødig effekt. Mikroprocessoren af hvert modul udfører det analoge I/O -applikationsprogram plus sikkerhedsrutiner, der validerer FBM's sundhed. Input Channel Security forbedres ved at redundant, der driver indgangsstrømsløjfen fra strømforsyninger pr. Kanal i hvert modul af parret.
5.Visuelle indikatorer: Lysemitterende dioder (LED'er) inkorporeret i fronten af modulet giver visuel indikation af modulets operationelle og redundansstatus og kommunikationsaktivitet på kanalerne. To yderligere LED'er giver Master eller Tracker -status for modulerne. |
Dimensioner
